Simulation immersive des effets physico-bio-chimiques des séismes en réalité virtuelle

Glossaire des sigles et abréviations

Résumé exécutif

Le présent rapport analyse un dispositif de sensibilisation scientifique fondé sur une simulation immersive en réalité virtuelle consacrée aux effets physico-bio-chimiques d'un séisme urbain. Le projet articule deux niveaux de démonstration. Le premier est immersif, avec une scène urbaine soumise à une boucle sismique progressive de 20 à 40 secondes sur casque Meta Quest 2 via navigateur WebXR. Le second est explicatif, hors simulation, avec une projection dédiée à la chimie de l'ammoniac et à ses conséquences sanitaires et environnementales. L'ensemble s'inscrit dans une logique pédagogique solide, car les séismes ont bien des effets directs et indirects sur la santé humaine, les infrastructures, l'environnement, ainsi que sur les installations industrielles susceptibles d'être à l'origine d'accidents technologiques secondaires. L'Organisation mondiale de la Santé souligne que les séismes provoquent des traumatismes, des troubles psychologiques, des ruptures d'accès à l'eau et aux soins, ainsi que des effets différés liés aux dommages sur l'environnement bâti et les services essentiels.

Sur le plan technique, le choix d'un déploiement web sur Meta Quest 2 est cohérent avec l'état de l'art. Le standard WebXR permet d'accéder aux dispositifs immersifs depuis le Web, tandis que Babylon.js fournit des briques haut niveau pour la session XR, la caméra, les modèles 3D, la physique rigide et l'audio spatialisé. Le Quest 2 propose un suivi 6DoF, une résolution de 1832 × 1920 par œil et plusieurs cadences d'affichage jusqu'à 120 Hz ; Meta exige par ailleurs que les applications interactives maintiennent la fréquence de rafraîchissement demandée, ce qui confirme la pertinence d'une boucle courte et optimisée pour limiter la charge thermique et le risque d'inconfort.

L'axe chimique du projet repose sur un scénario de fuite d'ammoniac depuis une usine de produits de nettoyage. Scientifiquement, ce choix est défendable, à condition d'être formulé avec précision. L'ammoniac anhydre, NH₃, est un gaz incolore, piquant, très soluble dans l'eau, toxique par inhalation et corrosif. Dans l'air humide et sur les muqueuses, l'équilibre clé est NH₃ + H₂O ⇌ NH₄⁺ + OH^-, ce qui explique l'alcalinité, l'irritation et les brûlures chimiques. En revanche, la formation de nitrate d'ammonium, NH₄NO₃, n'est pas automatique dans un simple nuage d'ammoniac : elle exige la présence d'acide nitrique ou d'un environnement atmosphérique suffisamment acide ; c'est donc une réaction secondaire ou contextuelle, alors que le danger immédiat lors d'une fuite est surtout lié au NH₃ lui-même et à sa dissolution basique sur les surfaces humides. Cette distinction évite de confondre le danger immédiat du NH₃ avec une réaction secondaire.

Les seuils réglementaires et de gestion d'urgence confirment la dangerosité du produit. Le NIOSH fixe une valeur REL de 25 ppm sur 10 heures et 35 ppm en courte durée, l'OSHA un PEL de 50 ppm, le NIOSH un IDLH de 300 ppm, tandis que l'EPA publie des AEGLs allant, pour l'ammoniac, de 30 ppm pour les effets de gêne à 220 ppm pour des effets sérieux à 30 minutes et jusqu'à 1 600 ppm ou plus pour des effets potentiellement létaux selon la durée d'exposition. De plus, bien que le NH₃ soit plus léger que l'air en régime stable, une fuite de gaz liquéfié sous pression peut former initialement un brouillard froid restant au ras du sol ; ce point est important pour interpréter le comportement initial d'un panache toxique dans une zone urbaine ou semi-fermée.

L'analyse des réactions observées pendant la présentation met en évidence une double réussite et une double limite. Réussite, d'abord, parce que l'immersion a suscité curiosité, exploration libre de l'espace, engagement cognitif et discussion sur les catastrophes naturelles et industrielles. Réussite, ensuite, parce que la simulation a rendu perceptibles des phénomènes normalement abstraits : secousses, désorientation spatiale, bruit, montée de stress, fragilité des bâtiments et risque chimique associé. Limites, toutefois, parce qu'une partie du public a présenté des signes d'inconfort compatibles avec la cybersickness et, surtout, parce que certaines réactions émotionnelles observées semblent avoir ravivé des souvenirs traumatiques liés à de vrais séismes. La littérature indique que la cybersickness dans les casques immersifs se manifeste classiquement par nausée, céphalées, vertiges et inconfort, tandis que les catastrophes sismiques réelles sont associées à des effets psychologiques durables, y compris le stress post-traumatique.

Le projet a une valeur scientifique et pédagogique parce qu'il relie directement l'expérience immersive aux mécanismes chimiques du NH₃, à la dispersion des gaz et aux protocoles de sécurité. Le dispositif n'est pas présenté comme un jeu VR, mais comme un outil de sensibilisation aux risques Natech, c'est-à-dire de catastrophe technologique déclenchée par un aléa naturel. L'OCDE, la CEE-ONU et le JRC définissent précisément ces accidents comme des événements où un séisme, un tsunami, une inondation ou un autre aléa endommage des installations dangereuses et déclenche des rejets toxiques, des incendies ou des explosions.

Introduction, problématique et hypothèses

Ce projet s'inscrit dans une démarche d'éducation aux risques majeurs.

Objectifs et hypothèses

Ce rapport poursuit quatre objectifs concrets :

• Rendre perceptible la désorientation et l'instabilité liées à une secousse, sans mise en danger réelle.
• Relier l'aléa naturel à un accident technologique secondaire (logique Natech).
• Expliquer des mécanismes chimiques simples mais rigoureux (NH₃ et Cl₂) : propriétés, réactions, toxicité, dispersion.
• Transmettre des réflexes de sécurité : arrêter, s'éloigner, chercher l'air plus sain, alerter, débriefer.

Hypothèses de départ (testables en exposition) :

• Une immersion courte + débriefing améliore la compréhension du risque Natech par rapport à une explication uniquement affichée.
• La VR augmente la mémorisation des idées-clés (danger invisible, importance de l'air et du vent) si l'intensité reste supportable.
• Un cadre clair (consentement, arrêt possible, alternative sans VR) réduit les risques d'inconfort et de retraumatisation.

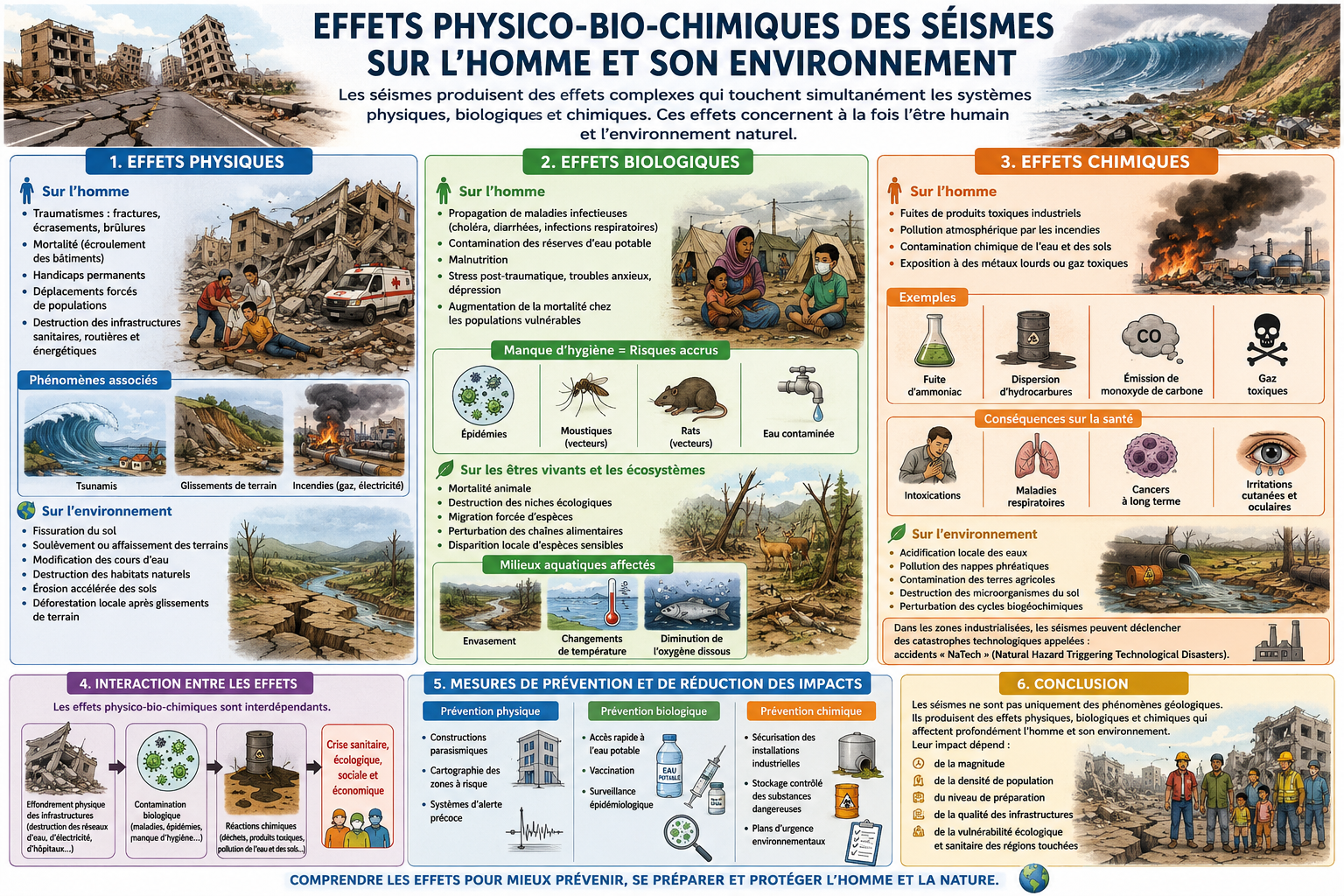

Les séismes ne sont pas seulement des événements géologiques. Ils produisent une cascade d’effets imbriqués sur les corps, les infrastructures, les réseaux techniques, l’eau, l’air et les écosystèmes. Les effets immédiats incluent l’effondrement des bâtiments, les traumatismes, la rupture d’approvisionnements essentiels et les perturbations des services de santé. Les effets secondaires incluent incendies, glissements de terrain, tsunamis, pollutions accidentelles et perturbations psychologiques durables. L’OMS rappelle que les menaces sanitaires associées aux séismes dépendent de la magnitude, de la qualité du bâti et des effets secondaires comme les glissements de terrain et tsunamis, et qu’elles comportent à la fois des impacts immédiats et à long terme.

Dans ce contexte, la réalité virtuelle offre un intérêt pédagogique majeur. Elle permet de représenter, sans exposer réellement le public à un danger, des situations de crise difficiles à expérimenter autrement. Les revues récentes sur la formation à la sécurité concluent que la VR améliore l’acquisition et la rétention de connaissances par rapport à des modalités plus classiques, en particulier lorsqu’il s’agit de visualiser des situations dangereuses, des mécanismes spatiaux et des comportements attendus en urgence.

Le dispositif étudié combine précisément ces deux dimensions : immersion contrôlée dans une scène sismique, puis explicitation scientifique, en particulier chimique, autour d’un scénario de fuite d’ammoniac issu d’une usine de fabrication de produits de nettoyage. Ce second volet permet de relier catastrophe naturelle et accident industriel, autrement dit d’introduire la logique Natech désormais reconnue par l’OCDE, la CEE-ONU et le JRC.

Problématique

La problématique générale peut être formulée ainsi :

Dans quelle mesure une simulation immersive en réalité virtuelle permet-elle de représenter de façon scientifiquement crédible, pédagogiquement efficace et éthiquement responsable les effets physico-bio-chimiques d'un séisme urbain, avec un accent particulier sur le scénario chimique d'une fuite d'ammoniac issue d'une installation industrielle ?

Paramètres techniques du projet

Intégrité des paramètres de simulation

L'ensemble des briques logicielles, mécaniques et chimiques présentées dans ce rapport correspond à l'état réel du déploiement lors de la foire scientifique :

Matériel & Rendu : Casque Meta Quest 2 exploitant l'API WebXR Device sous moteur Babylon.js 6.37.0.

Cinématique : Boucle sismique multi-sinus progressive de 40 secondes orchestrée par script.

Physique : Gestion des corps rigides via Cannon.js, les objets interactifs étant explicitement instanciés à partir de la racine Blender par le préfixe structurel movable_.

Distinction chimique retenue

Méthodologie du simulateur VR

Le simulateur a été conçu comme une expérience courte, intense et immédiatement compréhensible. Le public entrait dans une scène 3D d'environnement urbain, librement explorable, puis subissait une secousse croissante. L'objectif pédagogique n'était pas de reproduire l'intégralité d'un événement sismique réel, mais de rendre perceptibles quatre idées : la violence mécanique du sol, la désorientation sensorielle, la vulnérabilité des structures et la possibilité d'un accident technologique secondaire. Cette logique est cohérente avec les recommandations générales sur les séismes et leur impact multisystémique.

Choix de plateforme

Le choix de WebXR sur Meta Quest 2 présente des avantages techniques et pédagogiques nets. Le standard WebXR permet à une page Web d’accéder à un dispositif VR/AR, à ses capteurs et à son affichage immersif, tout en intégrant des considérations explicites de sécurité, de confidentialité et de confort. Le Meta Quest 2, de son côté, dispose d’un suivi 6DoF, d’un écran LCD rapide, d’une résolution de 1832 × 1920 par œil et de plusieurs modes de fréquence d’affichage et d’un audio positionnel intégré. Cette combinaison est particulièrement adaptée à un projet de foire scientifique, car elle réduit la friction de déploiement tout en conservant une immersion convaincante.

Le simulateur utilise Babylon.js 6.37.0 comme moteur 3D, chargé via CDN, avec Cannon.js pour la simulation physique. L'expérience est distribuée via navigateur web, ce qui est cohérent avec les avantages généraux du WebXR : diffusion rapide, absence d'installation lourde, portabilité et possibilité de tests itératifs. Les ressources immersives web sont conçues précisément pour tirer parti de ces bénéfices.

Parcours de développement et chronologie du projet

Le développement du simulateur s'est déroulé sur une période intensive d'environ 50 heures de travail, concentrées entre le lundi 11 mai et la tenue de la foire scientifique. Ce calendrier extrêmement serré a imposé des choix techniques rapides et une méthodologie de prototypage itératif.

Phase 1 — Tentative Unity (abandonnée)

Le projet a initialement démarré sous Unity, choix naturel pour la VR compte tenu de la maturité de son écosystème XR et de la richesse de son Asset Store. Cependant, un obstacle matériel majeur est rapidement apparu : le casque Meta Quest 2 n'était pas encore en main au moment du développement. Unity, bien que puissant, impose un cycle de développement relativement lourd — compilation, déploiement APK sur le casque, tests — difficile à soutenir sans accès permanent au dispositif cible. Cette contrainte a conduit à l'abandon de la piste Unity après les premières explorations.

Phase 2 — Pivot vers Babylon.js et le Web

Le basculement vers Babylon.js a constitué un tournant décisif. Les motivations de ce pivot étaient multiples :

• Déploiement instantané : une simple page web servie par un serveur Python local, accessible depuis le navigateur du Quest 2 via WebXR. Aucune compilation, aucun sideloading ;
• Itération rapide : modification du code JavaScript, rafraîchissement de la page, test immédiat. Ce flux de travail a permis des dizaines de cycles de test par session ;
• Développement sans casque : la scène 3D pouvait être testée dans un navigateur desktop classique (mode flat) avant d'être validée en VR, réduisant la dépendance au matériel ;
• Écosystème web standard : Web Audio API pour le son spatialisé, Cannon.js via le plugin Babylon, glTF comme format de modèle 3D — toutes des briques matures et documentées.

Phase 3 — Prototypage et itérations

Le flux de travail quotidien suivait une boucle serrée : modélisation ou ajustement des assets dans Blender sur MacBook Pro M1 (notamment le fichier room2.glb), export glTF, rechargement dans le simulateur, test des collisions et de la physique. Les calculs de collision sous Cannon.js et les rendus fluides à 90 Hz nécessitaient l'usage de la carte graphique dédiée du Gateway Creator pour éviter les chutes de framerate et limiter la cybersickness constatée lors des tests initiaux sur le portable. Les objets avec le préfixe movable_ étaient nommés directement dans Blender, ce qui permettait au script de les détecter automatiquement et de leur assigner masse, friction et restitution sans configuration manuelle supplémentaire.

Phase 4 — Finalisation et déploiement foire

Les derniers jours ont été consacrés à la stabilisation : gel des paramètres de secousse, équilibrage audio (les trois pistes walk.mp3, breathing.mp3, ground.mp3), tests de confort (cybersickness), préparation des affiches scientifiques (ammoniac et chlore) et répétition de la présentation orale. Le déploiement final tenait dans un dossier unique — HTML, JS, GLB, MP3, MP4 — configuré nativement sous protocole sécurisé HTTPS via une couche SSL valide. Ce choix architectural d'ingénierie réseau a permis de satisfaire aux exigences strictes de sécurité du navigateur Meta Quest Browser, garantissant l'accès direct, fluide et sans restriction aux API du standard WebXR Device API et aux capteurs de mouvement (6DoF) du visiocasque sans manipulation logicielle déportée.

Architecture logicielle du prototype

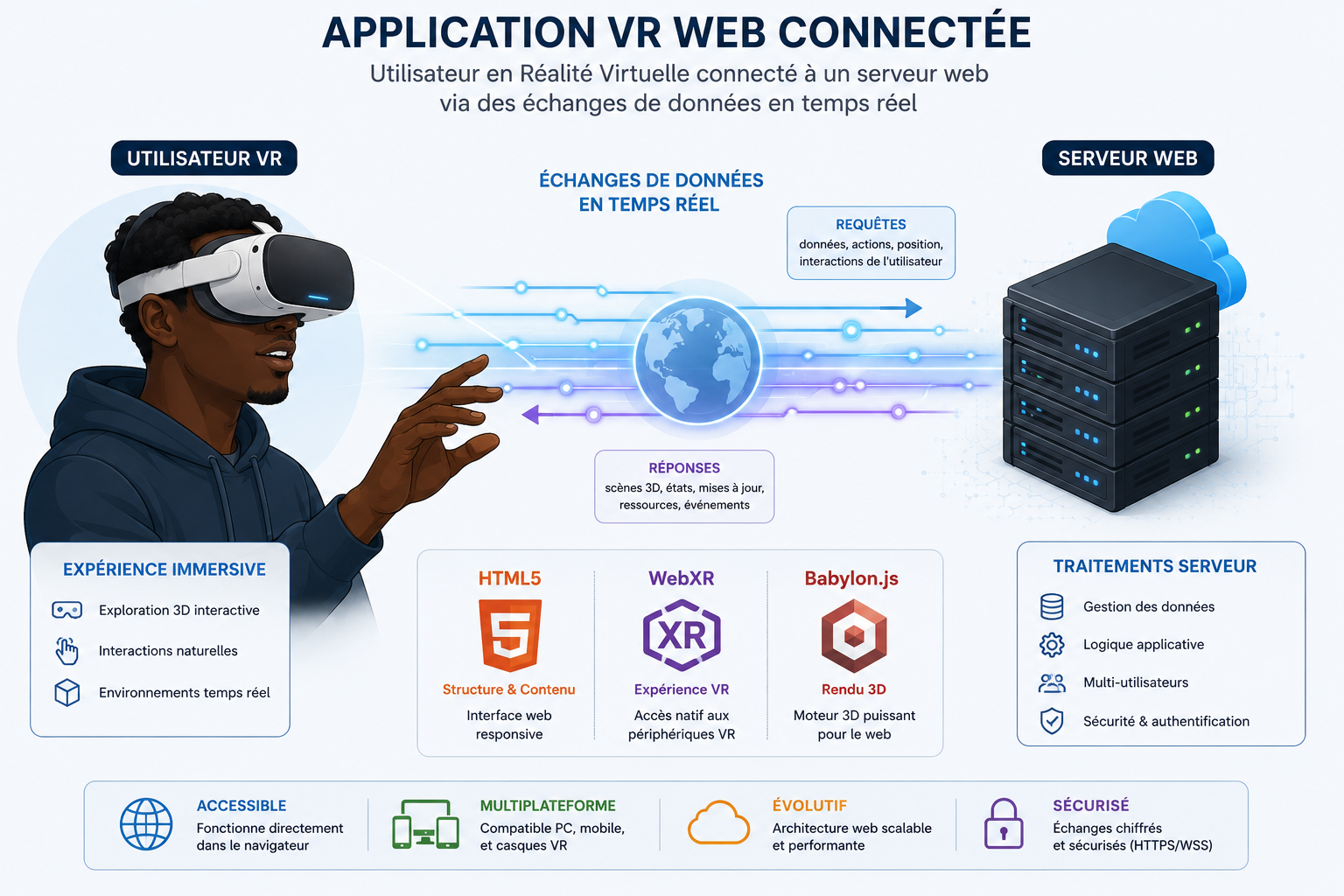

Le diagramme suivant présente l'architecture logicielle du prototype.

Ce schéma est cohérent avec le modèle du WebXR Device API, qui structure la session immersive, le rendu par frame, la référence spatiale et la caméra XR, ainsi qu’avec Babylon.js 6.37.0, qui fournit des couches de haut niveau pour WebXR, la caméra universelle, l’import glTF, l’audio spatialisé et la physique via Cannon.js.

Fondement physique de la secousse multi-sinus

Le « script secousse multi-sinus » mentionné dans l'architecture n'est pas un simple effet aléatoire : il repose sur une superposition d'ondes sinusoïdales modélisant les ondes sismiques P (compression, haute fréquence) et S (cisaillement, basse fréquence). Le déplacement x(t) appliqué à la caméra — ou, de manière équivalente, l'accélération subie par l'observateur — peut s'écrire :

x(t) = A₁(t) · sin(ω₁t) + A₂(t) · sin(ω₂t)

où :

• ω₁, ω₂ sont les pulsations (rad/s) correspondant aux fréquences typiques des ondes P (1-10 Hz) et S (0,1-2 Hz) ;
• A₁(t), A₂(t) sont des fonctions d'enveloppe qui gèrent la rampe progressive : montée en intensité de 0 à 40 secondes, suivie d'un plateau et d'une décroissance. Une enveloppe classique est de type exponentielle modulée :

A(t) = A_max · (1 − e^−t/τ)

Cette formulation donne une base mathématique au comportement dynamique de la simulation et permet de relier les paramètres choisis à des grandeurs physiques mesurables.

Chaîne de rendu et contraintes de performance

La VR impose une contrainte forte : la scène doit rester stable et fluide, faute de quoi le confort se dégrade rapidement. Le W3C précise que l'informatique immersive requiert une communication à haute précision et faible latence ; Meta exige en outre que les applications interactives affichent les graphismes à la fréquence d'affichage demandée et n'accusent pas de longues périodes de baisse de framerate. Dans un contexte pédagogique itinérant, cela justifie un scénario bref, une géométrie 3D maîtrisée, des collisions limitées à l'essentiel, une bande sonore efficace mais légère et un crescendo scripté plutôt qu'un système complètement émergent et coûteux.

Présence, immersion et incarnation en réalité virtuelle

L'efficacité du simulateur ne repose pas uniquement sur la justesse technique, mais aussi sur un phénomène psychologique bien documenté : le sentiment de présence (sense of presence). La littérature en sciences cognitives distingue trois composantes interdépendantes :

• La présence spatiale (spatial presence) : la sensation subjective d'être physiquement situé dans l'environnement virtuel plutôt que dans l'environnement réel. Elle est favorisée par le suivi 6DoF du Quest 2, la stéréoscopie, le large champ de vision et la cohérence des indices de profondeur ;
• L'immersion sensorielle (sensory immersion) : le degré objectif auquel les sens sont sollicités par le dispositif. Ici, la vision (rendu 3D temps réel), l'audition (audio spatialisé avec grondement, respiration, pas) et même la proprioception (secousses simulant l'instabilité du sol) sont engagées simultanément ;
• L'incarnation (embodiment) : la correspondance entre les mouvements réels du corps et leur contrepartie visuelle dans le monde virtuel. Bien que le simulateur n'inclue pas d'avatar complet, le simple fait que les mouvements de tête soient reproduits en temps réel dans la scène 3D suffit à créer un sentiment d'incarnation minimal mais efficace.

Ces trois composantes expliquent pourquoi les visiteurs de la foire ont rapporté des réactions émotionnelles fortes — peur, vertige, souvenirs traumatiques ravivés — plutôt qu'une simple curiosité détachée. La VR n'est pas un « écran amélioré » : c'est un média qui engage le corps entier dans l'expérience. Cette intensité immersive est précisément ce qui rend le dispositif pédagogiquement efficace, mais aussi ce qui impose une réflexion éthique sur son usage (cf. section Cybersickness et Discussion critique).

Modèles 3D, physique et audio

Babylon.js 6.37.0 prend en charge le chargement de scènes et d’objets au format glTF, standard de fait pour des modèles 3D optimisés pour le Web. Le système de physique utilise Cannon.js, qui permet de simuler la chute, les impacts et les collisions d’objets non déformables avec une gravité de 9,81 m/s². Les objets nommés avec le préfixe « movable_ » dans Blender reçoivent automatiquement des propriétés physiques (masse calculée selon le volume, restitution 0,3, friction 0,5), tandis que les autres objets restent statiques.

Transmission de la force sismique. La simulation actuelle applique une impulsion de force aux objets mobiles. Cette méthode produit un effet visuel convaincant, mais elle reste moins fidèle qu'une oscillation réelle du sol.

Le moteur audio repose sur la spécification Web Audio et prend en charge les sons ambiants, spatialisés et directionnels, avec trois fichiers audio spécifiques : walk.mp3 pour la marche, breathing.mp3 pour la respiration et ground.mp3 pour le grondement sismique. Ces trois briques se prêtent bien à une mise en scène sismique où le spectateur doit voir, entendre et ressentir un environnement qui se déstabilise autour de lui.

Scénarisation visuelle de l'alerte chimique

Afin de maintenir une chaîne de rendu fluide sous WebXR à 90 Hz sans saturer le processeur mobile du Meta Quest 2, l'équipe a fait le choix d'une scénographie suggestive plutôt que d'une simulation volumétrique lourde du gaz. Le déclenchement de la fuite industrielle (à partir de la 20e seconde) est matérialisé dans la scène 3D par un système de particules Babylon.js à haute vélocité simulant la détente sous pression au niveau de la tuyauterie, couplé à des lumières clignotantes de type gyrophare d'alerte (objets PointLight animés en intensité et colorés en jaune-orangé). Ce couplage visuo-acoustique installe immédiatement l'ambiance de crise industrielle (accident Natech), tandis que l'analyse moléculaire fine et les cinétiques de dispersion du chlore (Cl₂) et de l'ammoniac (NH₃) sont déportées sur les affiches physiques lors de la phase de débriefing hors-simulation.

Déroulement de la séquence immersive

L’intérêt de cette structure est double. D’une part, elle rend intelligible la montée du danger. D’autre part, elle laisse au public une fenêtre d’exploration libre avant l’événement, ce qui favorise la comparaison perceptive entre état normal et état perturbé. La courte durée est compatible avec les contraintes de performance des applications immersives sur Quest et avec les bonnes pratiques de démonstration dans un cadre public.

Analyse chimique de l’ammoniac

L'ammoniac (NH₃) représente un modèle d'étude complet en chimie des solutions et en sécurité industrielle de par ses propriétés. Il relie structure moléculaire, acidobasicité, solubilité, volatilité, toxicologie, sécurité industrielle, pollution atmosphérique et impacts environnementaux. Il est en outre très présent dans l'industrie, comme intermédiaire chimique, agent de formulation, réactif, fluide technique ou matière première ; l'EPA souligne qu'il fait partie des substances d'intérêt majeur pour l'évaluation des risques environnementaux, et l'IRIS rappelle ses usages dans les engrais, la purification de l'eau, les nettoyants domestiques, la réfrigération et diverses synthèses chimiques.

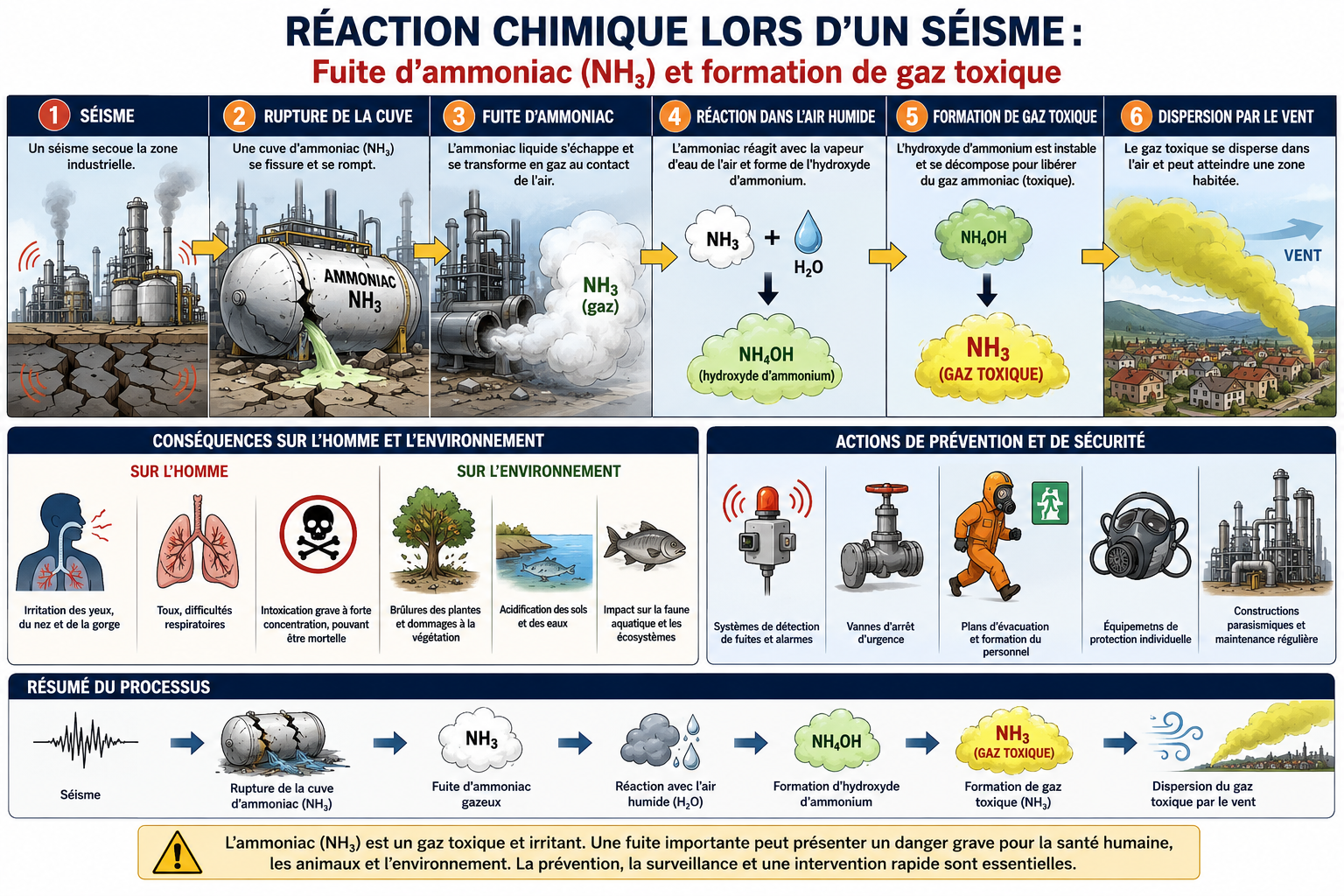

Dans le scénario du projet, l'ammoniac est associé à une installation de fabrication de produits de nettoyage. Pour rester chimiquement cohérent, le cas étudié correspond à une fuite sur une ligne ou un réservoir industriel contenant de l'ammoniac concentré ou anhydre. Il ne s'agit pas d'un accident lié à un produit ménager ordinaire.

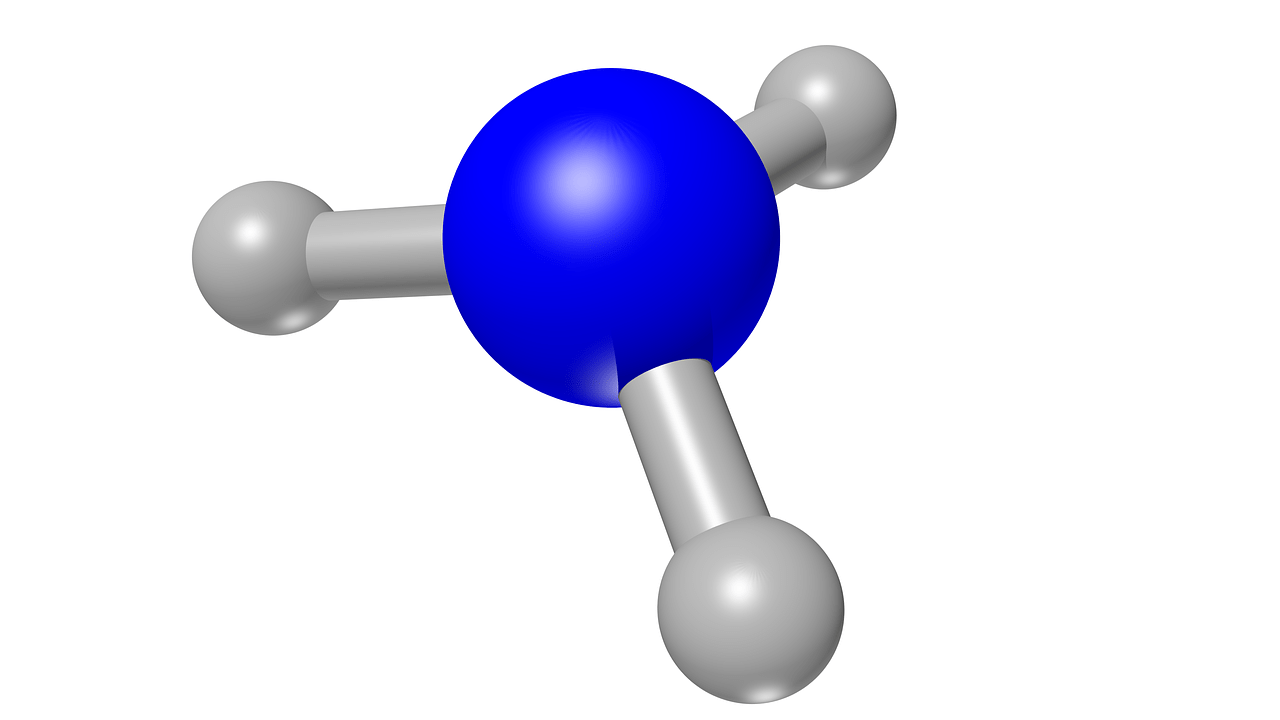

Structure moléculaire et géométrie

L'ammoniac possède la formule NH₃ et une masse molaire d'environ 17,03 g/mol. Le NIST référence la structure 2D et 3D de la molécule.

Structure de Lewis. L'azote (N) possède 5 électrons de valence ; chaque hydrogène (H) en apporte 1, pour un total de 8 électrons de valence. Trois doublets liants (N–H) utilisent 6 électrons, laissant un doublet non liant sur l'azote. La représentation de Lewis montre donc l'atome N central entouré de trois liaisons simples N–H et d'un doublet libre noté « : » au-dessus de N. Ce doublet libre est le site donneur d'électrons qui confère à NH₃ son caractère basique au sens de Lewis.

Géométrie VSEPR. La notation VSEPR exacte est AX₃E₁ : un atome central A (N), trois ligands X (H) et un doublet non liant E. La géométrie électronique est tétraédrique (4 paires autour de N), mais la géométrie moléculaire est pyramidale trigonale. Le doublet non liant exerce une répulsion plus forte que les doublets liants, ce qui ferme l'angle de liaison H–N–H à environ 107° au lieu des 109,5° d'un tétraèdre parfait. Cette dissymétrie rend la molécule polaire (moment dipolaire μ ≈ 1,47 D), ce qui explique à la fois sa forte solubilité dans l'eau et une partie de sa réactivité acido-basique. Cette géométrie est une inférence standard fondée sur la structure moléculaire de référence.

Propriétés physico-chimiques essentielles

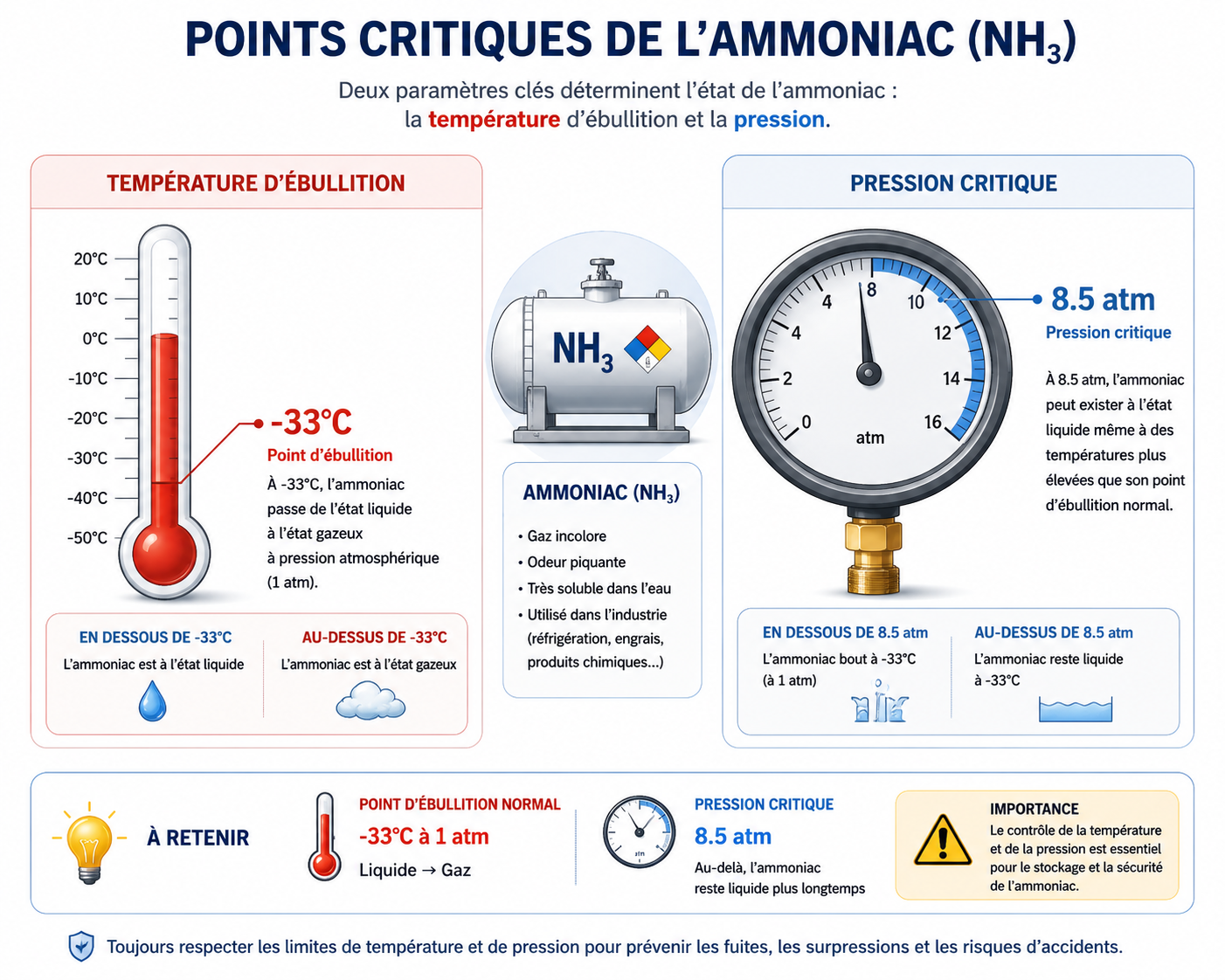

Le tableau suivant synthétise les propriétés les plus utiles pour interpréter un accident sismique impliquant du NH₃. Il est construit à partir des fiches NIOSH, ATSDR, OSHA, INRS, INERIS et NOAA CAMEO.

Deux points doivent être fortement soulignés dans le rapport. D’abord, la densité vapeur inférieure à celle de l’air ne signifie pas qu’un nuage fuit toujours vers le haut : lors d’une détente d’ammoniac liquéfié, le refroidissement brutal et la formation de brouillard peuvent maintenir le panache près du sol au voisinage de la source. Ensuite, la forte solubilité dans l’eau implique que les yeux, les voies aériennes et les surfaces humides deviennent immédiatement des lieux de réaction et donc de lésion.

Acidobasicité, pH et spéciation

L'équilibre chimique le plus important n'est pas une "combustion" ni une décomposition, mais une réaction acido-basique avec l'eau :

NH₃ + H₂O ⇌ NH₄⁺ + OH^-

L'ATSDR indique pour cet équilibre un pKb de 4,751 à 25 °C, soit un Kb d'environ 1,8 × 10^-5 par calcul. Le même document précise qu'à pH 9,25, la moitié de l'ammoniac est sous forme non ionisée NH₃ et l'autre moitié sous forme NH₄⁺ ; à pH 8,25, environ 90 % sont ionisés, et à pH 7,25, environ 99 % le sont. Cette relation entre pH et spéciation explique pourquoi la toxicité augmente lorsque la fraction de NH₃ libre augmente.

La spéciation peut être exprimée par la relation suivante :

α_NH3 = 1 / (1 + 10^{(pK_a - pH)})

où pK_a de l’ion ammonium est voisin de 9,25 à 25 °C, d’après les données ATSDR. Cette équation explique pourquoi une augmentation locale du pH, même modérée, peut faire croître la proportion de NH₃ libre et donc la toxicité aquatique et respiratoire potentielle.

Le tableau ci-dessous synthétise la spéciation de l'ammoniac en fonction du pH. Il dérive directement des données ATSDR.

Réactions chimiques réellement pertinentes dans le scénario

Deux réactions doivent être clairement distinguées.

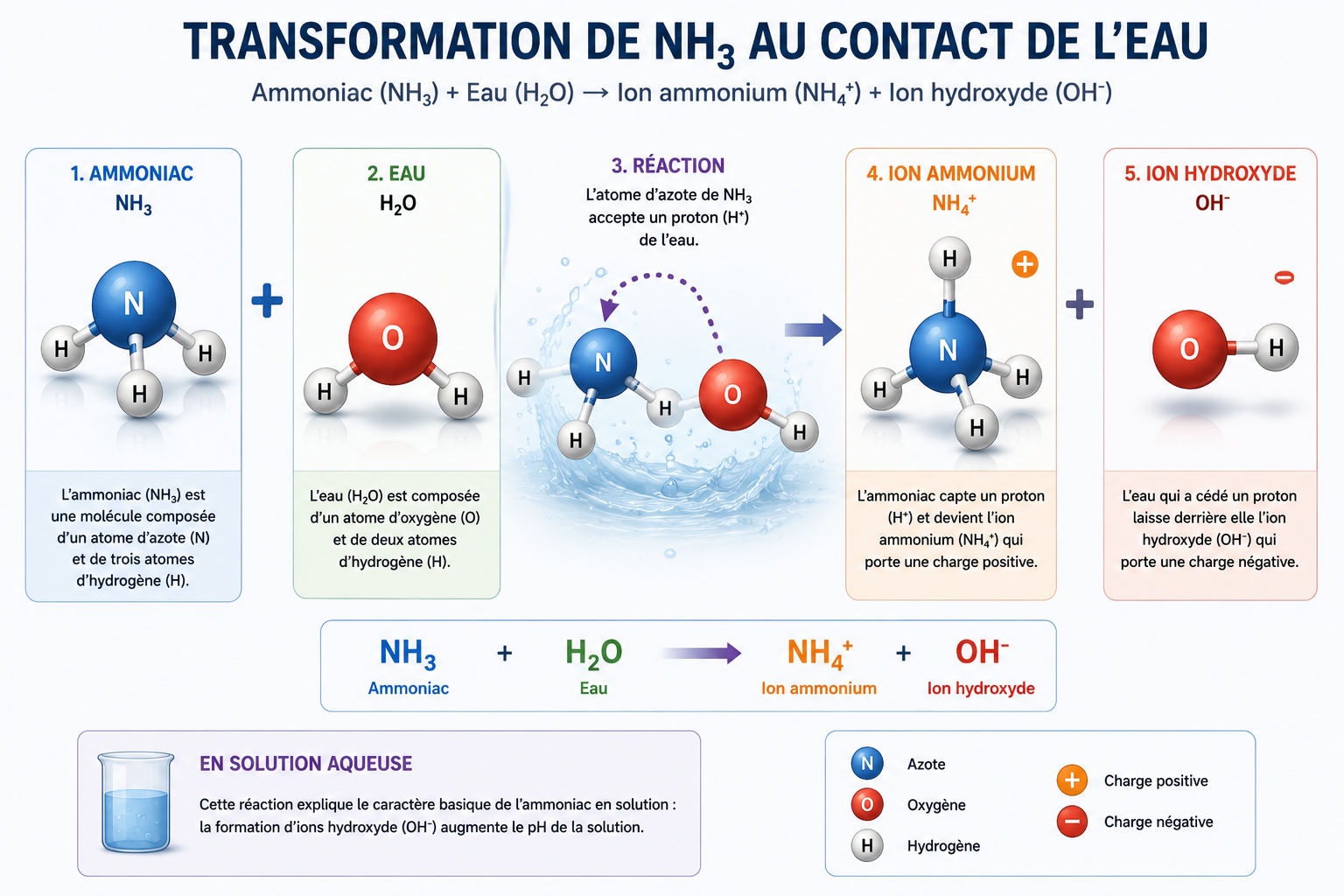

Réaction avec l’eau et les muqueuses

La première est celle déjà mentionnée :

NH₃ + H₂O ⇌ NH₄⁺ + OH^-

Elle gouverne l’irritation, la corrosion chimique et l’effet caustique sur les tissus. CHEMM précise que l’ammoniac anhydre réagit avec l’humidité des muqueuses pour produire une solution alcaline, traditionnellement appelée ammonium hydroxide, responsable d’atteintes corrosives des yeux, des voies respiratoires, du tube digestif et de la peau.

Réaction avec l’acide nitrique

La seconde est la neutralisation par l’acide nitrique :

NH₃ + HNO₃ ⇌ NH₄NO₃

Cette réaction est correcte chimiquement. L’EPA la documente dans le contexte de la production de nitrate d’ammonium, et l’IRIS rappelle aussi que les sels nitrates et sulfates d’ammonium constituent des contributeurs importants à la masse de PM_2.5. Dans le scénario d’une fuite atmosphérique issue d’un séisme, cette réaction n’est pas le phénomène immédiat dominant, sauf si l’air contient suffisamment d’acide nitrique ou si le NH₃ rencontre un environnement fortement acidifié. En d'autres termes, le danger toxique immédiat après la rupture est donc principalement lié au NH₃ lui-même ; le NH₄NO₃ relève surtout d’une chimie secondaire, atmosphérique ou de procédé.

Toxicité aiguë et chronique

Les fiches NIOSH, CDC, ATSDR et CHEMM convergent sur un profil toxicologique net : irritation rapide des yeux, du nez et de la gorge, dyspnée, sifflements, brûlures chimiques, œdème pulmonaire, lésions cornéennes et, pour l’ammoniac liquéfié, gelures par contact. Les solutions concentrées peuvent causer de graves brûlures cutanées et des lésions oculaires permanentes. CHEMM souligne que l’atteinte est liée à la fois au pH alcalin et au caractère hygroscopique du NH₃.

Pour les expositions répétées, l’EPA IRIS retient un effet critique respiratoire et publie une Reference Concentration de 0,5 mg/m³ pour l’inhalation chronique, fondée sur une diminution de fonction pulmonaire et des symptômes respiratoires. L’IRIS ne fournit pas d’évaluation de cancérogénicité pour l’ammoniac dans cette fiche, ce qui autorise une formulation prudente : l’enjeu principal n’est pas cancérogène dans la littérature réglementaire de référence, mais respiratoire, corrosif et inflammatoire.

Effets à long terme

Seuils d'exposition et lecture pédagogique en ppm

Le tableau suivant regroupe les principaux seuils utiles pour interpréter une fuite d'ammoniac.

Une phrase d’analyse particulièrement utile pour l’oral et l’écrit est la suivante : la zone de danger ammoniacal ne se résume pas à “ça sent mauvais”. L’odeur peut être décelée à des niveaux variables selon les sources et les individus, mais les repères opérationnels doivent rester les seuils toxicologiques et les critères d’intervention d’urgence. Les fiches ATSDR et CAMEO montrent d’ailleurs une variabilité notable des seuils olfactifs publiés.

Calcul détaillé du volume de gaz généré

Le volume de gaz toxique libéré par la vaporisation complète d'une tonne d'ammoniac liquide se calcule par l'équation d'état des gaz parfaits :

PV = nRT

Conversion de la masse en moles :

n = mM = 1 000 000 g17,03 g·mol⁻¹ ≈ 58 719,9 mol

Calcul du volume V :

Avec R = 0,0821 L·atm·K⁻¹·mol⁻¹, T = 25 °C = 298,15 K et P = 1 atm :

V = nRTP = 58 719,9 mol × 0,0821 L·atm·K⁻¹·mol⁻¹ × 298,15 K1 atm

V ≈ 1 437 000 L ≈ 1 437 m³

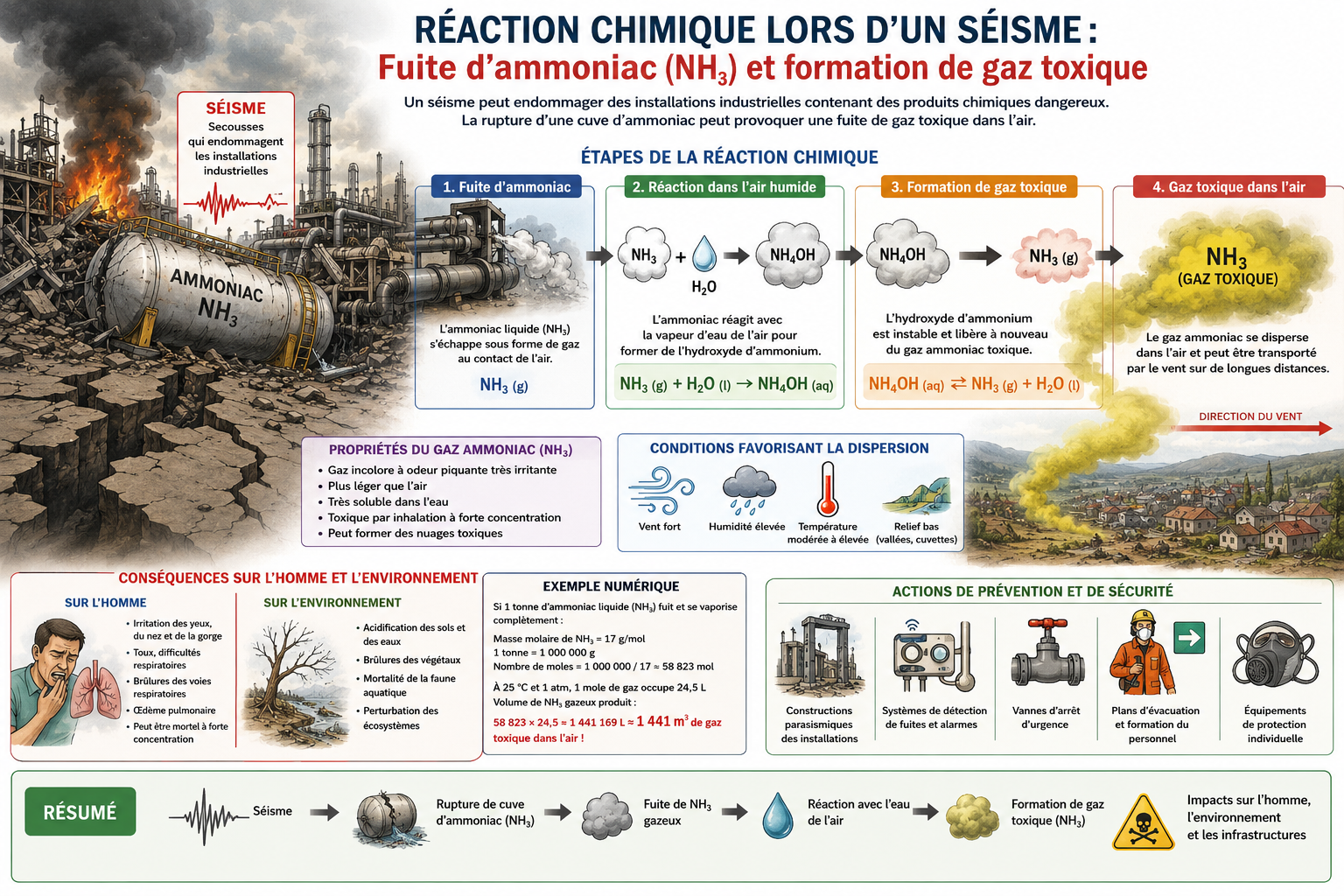

L'arrondi à 1 441 m³ sur l'affiche correspond à l'utilisation d'une valeur de R légèrement différente ou d'un arrondi intermédiaire. L'ordre de grandeur — plus de 1 400 m³ de gaz toxique par tonne de NH₃ liquide — illustre de façon frappante le potentiel de danger d'une fuite industrielle, même modeste en masse.

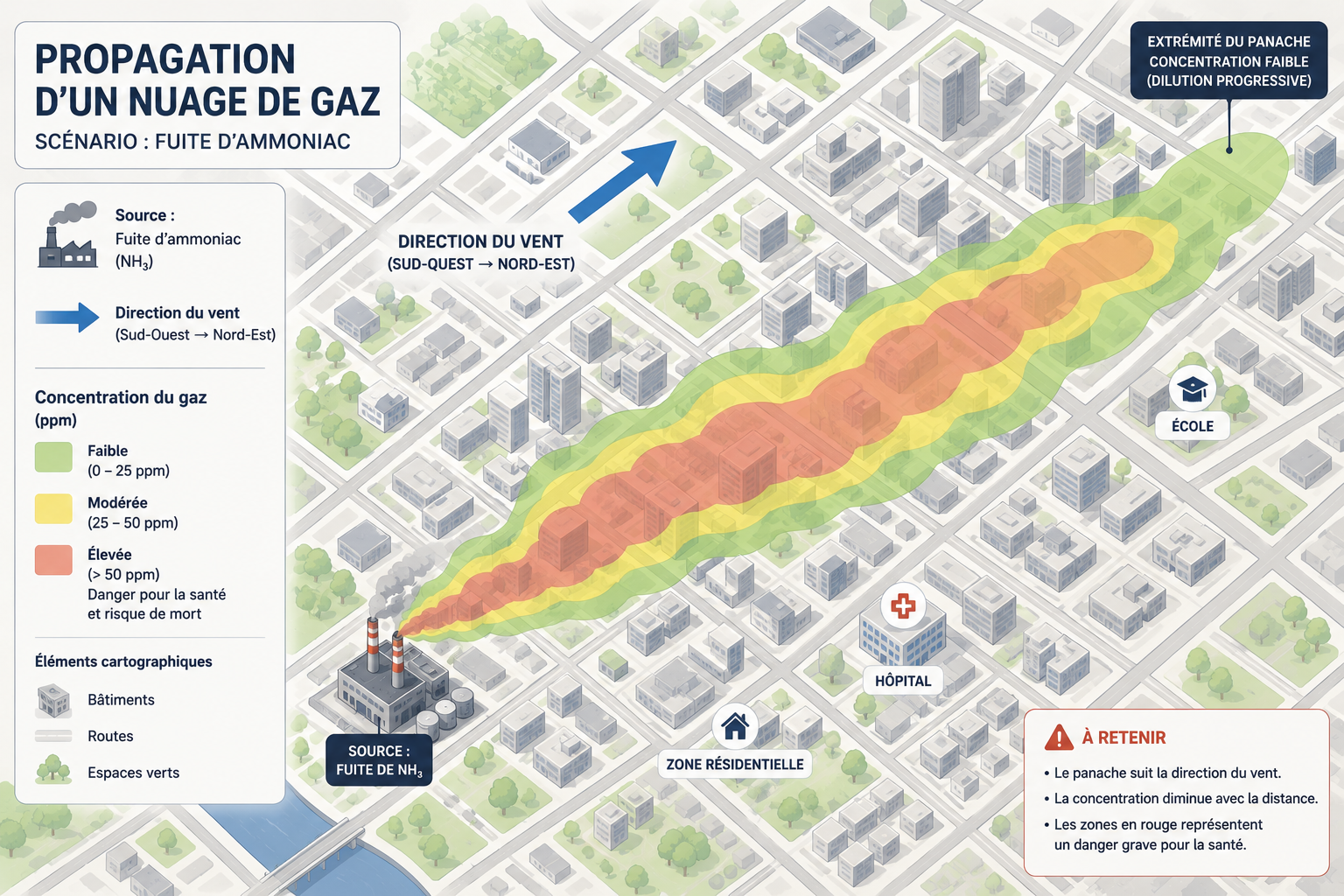

Cinétique de dispersion et comportement du panache

Sans modèle numérique dédié, il n’est pas possible de fournir une courbe quantitative fiable concentration-distance. En revanche, plusieurs déterminants qualitatifs sont bien établis. Après rupture, un NH₃ liquéfié sous pression peut subir une détente instantanée, se refroidir fortement et former un brouillard irritant ; ce brouillard initial peut rester plaqué au sol malgré la faible densité vapeur intrinsèque du gaz. La vitesse du vent, le caractère ouvert ou confiné du lieu, la topographie locale, l’humidité et la température conditionnent ensuite la direction, la dilution et la persistance du nuage. Les espaces clos ou mal ventilés sont particulièrement dangereux, car des concentrations dangereuses s’y établissent rapidement.

Ce schéma synthétise les mécanismes décrits dans les fiches d'intervention NIOSH, CHEMM et CAMEO, ainsi que dans les documents EPA relatifs au rôle atmosphérique de l'ammoniac.

Stockage industriel et dispositifs de sécurité

CHEMM indique que l'ammoniac anhydre est stocké et transporté dans des récipients pressurisés munis de dispositifs de décharge de pression. L'ATSDR mentionne des réservoirs réfrigérés pour de grandes quantités et des réservoirs pressurisés pour des volumes moindres. Dans un scénario de petite ou moyenne usine de produits de nettoyage, l'hypothèse la plus réaliste est celle d'un stockage intermédiaire sous pression, connecté à une ligne de transfert vers une zone de formulation.

Le schéma conceptuel ci-dessous résume l'organisation possible d'un stockage industriel d'ammoniac.

Ce schéma traduit les principes généraux de stockage et de protection décrits par CHEMM, CAMEO et l’ATSDR.

Mesures de sécurité et lecture opérationnelle

Le tableau suivant présente les principales mesures d'urgence à associer à une fuite d'ammoniac.

NOAA CAMEO recommande d'isoler immédiatement une fuite ou un déversement sur au moins 100 mètres dans toutes les directions, et beaucoup plus en cas d'incendie de réservoir. NIOSH et CHEMM convergent sur la nécessité d'une protection respiratoire positive pour les concentrations inconnues ou IDLH.

Matrice d'évaluation des risques du scénario

Le tableau suivant propose une analyse qualitative des risques selon la méthodologie classique probabilité × gravité, appliquée au scénario simulé : séisme de magnitude 5–7 dans une zone urbaine avec installation de stockage d'ammoniac.

Cette matrice, bien que qualitative, illustre un principe fondamental de la gestion des risques NaTech : les mesures d'atténuation doivent être dimensionnées avant le séisme, car après la secousse, les moyens de mitigation eux-mêmes peuvent être endommagés ou indisponibles — comme l'a tragiquement démontré le cas de Fukushima Daiichi.

Retour d'expérience : accidents historiques impliquant l'ammoniac

Les cas réels suivants montrent que les ruptures de confinement et la formation de panaches toxiques constituent des risques industriels documentés :

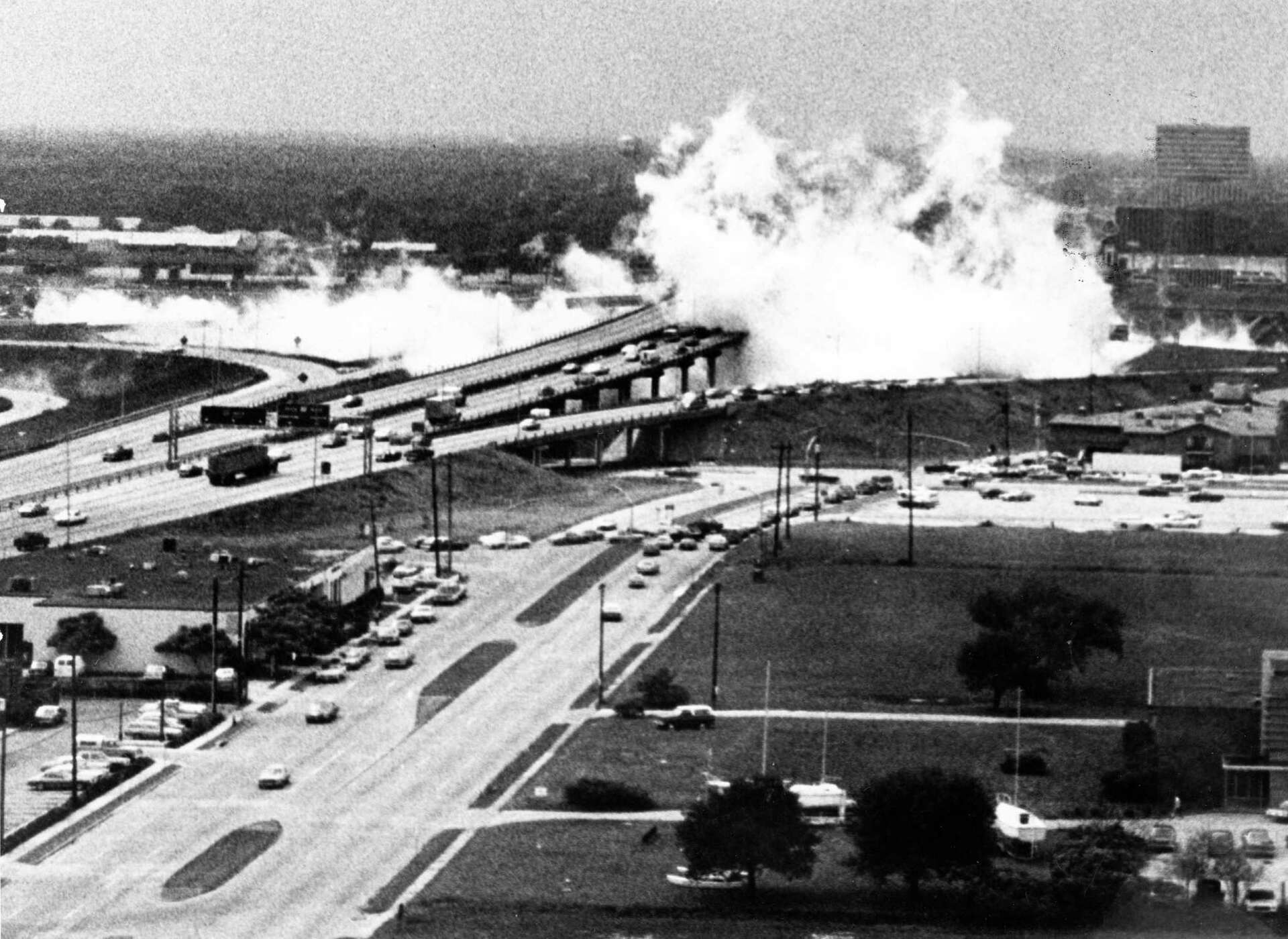

11 mai 1976 — Houston, Texas (États-Unis). Un camion-citerne transportant de l'ammoniac anhydre rate une rampe d'autoroute et s'écrase. La rupture instantanée de la cuve libère 19 tonnes de NH₃ liquide qui se vaporisent immédiatement en un nuage blanc et froid au ras du sol. Résultat : 7 morts immédiats par œdème pulmonaire aigu, plus de 150 hospitalisations. Cet accident montre que le nuage de NH₃ froid reste lourd et plaqué au sol au début de la fuite.

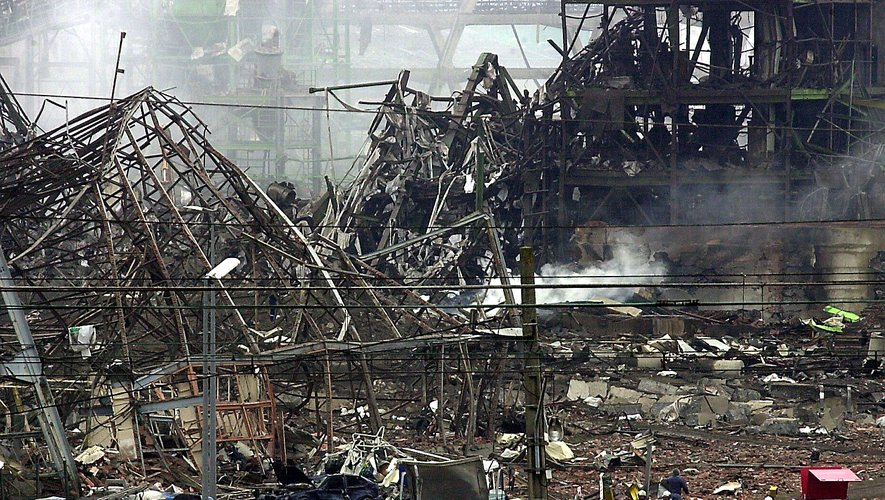

21 septembre 2001 — Toulouse (France), catastrophe d'AZF. L'explosion de l'usine AZF impliquait un stock de 300 tonnes de nitrate d'ammonium (NH₄NO₃), le produit de la chimie secondaire atmosphérique mentionnée dans ce rapport. Résultat : 31 morts, plus de 2 500 blessés, et des dégâts matériels majeurs à des kilomètres à la ronde. Cet événement met en lumière les risques majeurs associés au stockage des dérivés secondaires de l'ammoniac.

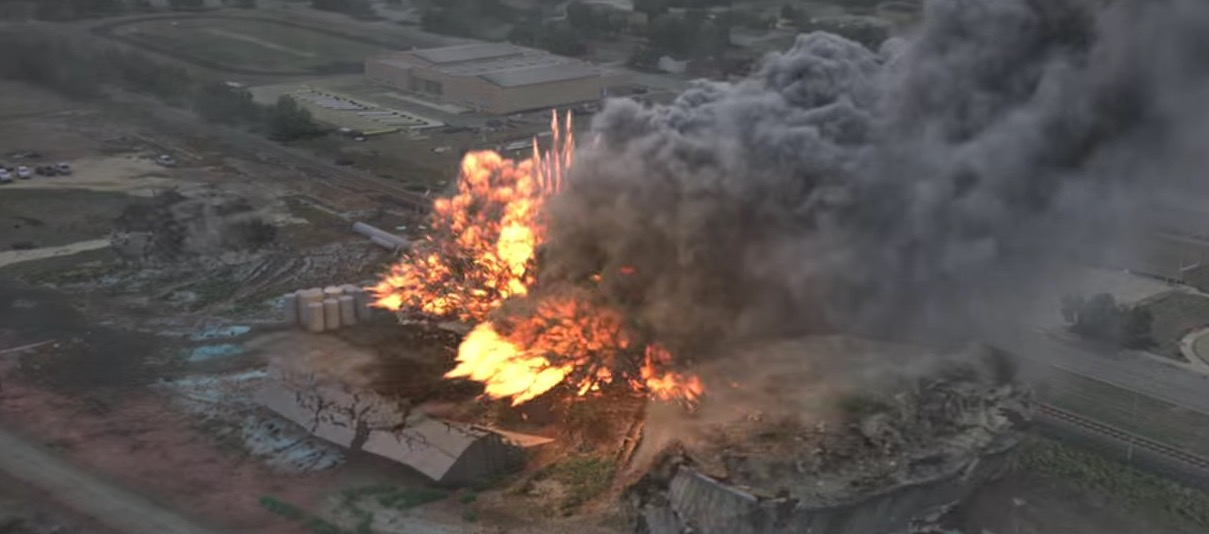

17 avril 2013 — West, Texas (États-Unis). Un incendie suivi d'une détonation massive dans un entrepôt de la West Fertilizer Company contenant du nitrate d'ammonium a fait 15 morts (dont la majorité étaient des pompiers volontaires) et plus de 160 blessés. L'onde de choc a détruit des écoles et des habitations aux alentours.

Accidents d'ammoniac déclenchés par des séismes

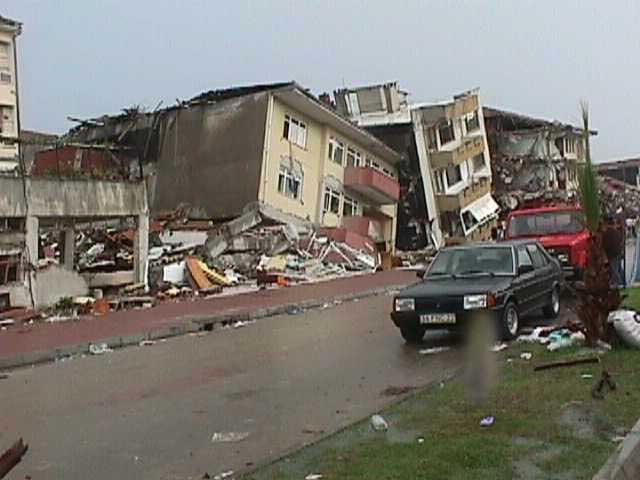

17 août 1999 — Kocaeli (Izmit), Turquie (M 7,4). Ce cas est souvent cité comme un exemple important de risque Natech en zone industrielle. Le séisme a frappé une région hautement industrialisée. L'usine de production d'engrais IGSAS a été sévèrement touchée : les secousses ont provoqué la rupture des conduites principales connectées à un immense réservoir de stockage d'ammoniac anhydre. Plus de 200 tonnes d'ammoniac se sont instantanément libérées dans l'atmosphère. L'évacuation a été un chaos car le séisme avait détruit les routes et coupé l'électricité, rendant les sirènes d'alarme inutilisables. Des effets respiratoires ont été rapportés dans la zone touchée.

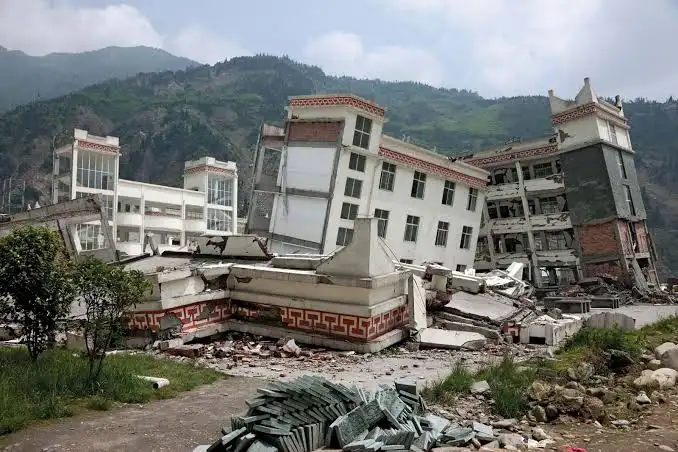

12 mai 2008 — Sichuan, Chine. Le séisme de Wenchuan a provoqué plusieurs accidents industriels secondaires. À Shifang, l'effondrement de deux usines chimiques a entraîné la libération d'environ 80 tonnes d'ammoniac liquide. L'ampleur des dégâts montre comment un aléa naturel peut endommager simultanément des installations chimiques, compliquer l'évacuation et ralentir l'intervention des secours.

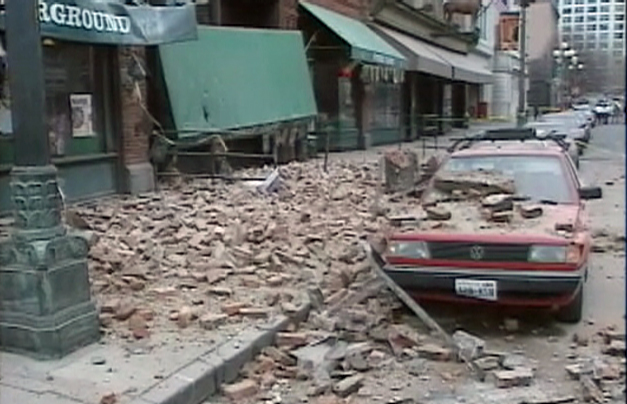

28 février 2001 — Nisqually, Washington (États-Unis). Le séisme de magnitude 6,8 a causé d'importants dommages aux infrastructures de la région de Puget Sound, mettant en évidence la vulnérabilité des réseaux techniques et industriels sans pour autant provoquer de fuite massive d'ammoniac documentée.

Effets biologiques, environnementaux et NaTech

Les atteintes biologiques de l’ammoniac découlent directement de sa chimie. Le NH₃ dissous produit des ions OH^-, alcalinise le milieu et provoque une corrosion chimique rapide des tissus. Les organes cibles principaux sont les yeux, la peau et l’appareil respiratoire. Les symptômes décrits par le NIOSH et le CDC comprennent irritation oculaire et pharyngée, toux, douleur thoracique, sifflement, dyspnée et œdème pulmonaire ; CHEMM insiste sur le caractère potentiellement sévère des lésions muqueuses et cornéennes.

Dans un rapport consacré à une simulation sismique, cette dimension biologique permet une articulation forte entre chimie et physiologie : le danger n’est pas abstrait, il résulte d’une interaction moléculaire entre NH₃, eau, protéines et lipides biologiques. La chimie explique donc directement le symptôme clinique. Cette articulation constitue l’un des points forts scientifiques du projet.

Mécanisme cellulaire de la brûlure alcaline (NH₃)

Au niveau cellulaire, l'ammoniac provoque une nécrose de liquéfaction. Le mécanisme est le suivant : NH₃ + H₂O → NH₄⁺ + OH⁻. Les ions hydroxyde (OH⁻) :

• Saponifient les lipides des membranes cellulaires, transformant les phospholipides en savons et altèrent l'intégrité membranaire ;
• Dénaturent les protéines structurales et enzymatiques par hydrolyse alcaline des liaisons peptidiques ;
• Permettent une pénétration profonde : contrairement aux acides qui coagulent les protéines en surface et créent une barrière, les bases liquéfient les tissus, ce qui facilite la progression du produit caustique en profondeur.

Cette nécrose de liquéfaction explique la gravité particulière des lésions oculaires (la cornée, riche en collagène et en eau, est particulièrement vulnérable) et pulmonaires (l'épithélium alvéolaire, fin et humide, offre peu de résistance à la pénétration). C'est pourquoi une exposition même brève à des concentrations élevées de NH₃ peut entraîner des lésions irréversibles et un œdème pulmonaire retardé.

Impacts environnementaux

L’ammoniac agit aussi comme polluant environnemental multiscalaire. Dans les eaux de surface, l’EPA rappelle que le NH₃ non ionisé est la forme la plus toxique pour les organismes aquatiques, particulièrement les poissons, car il diffuse facilement à travers les branchies. La toxicité augmente avec le pH et la température, et l’oxydation de l’ammoniac par nitrification consomme de l’oxygène dissous. Des effets physiologiques, comportementaux et morphologiques sont documentés : hyperventilation, perte d’équilibre, lésions branchiales, réduction de croissance et mortalité.

Dans l’atmosphère, l’IRIS précise que l’ammoniac, avec les sels de sulfate et de nitrate, contribue de façon importante à la masse des particules fines inorganiques PM_2.5. Cela signifie qu’une fuite de NH₃ n’est pas seulement un problème local et immédiat ; selon le contexte atmosphérique, elle peut aussi s’inscrire dans une chimie secondaire menant à des aérosols particulaires. Ce lien est particulièrement intéressant pour un rapport de chimie parce qu’il relie accident industriel ponctuel et pollution atmosphérique régionale.

Effets biologiques indirects liés au séisme

Le projet ne se limite pas au NH₃. Les séismes réels provoquent aussi des blessures par écrasement, fractures, plaies, infections secondaires, rupture d’accès à l’eau, atteintes de santé mentale et désorganisation des soins. Cette contextualisation donne du sens à la partie immersive, car elle montre que le risque chimique n’est qu’une branche d’un arbre de conséquences beaucoup plus vaste. L'OMS place explicitement les traumatismes, les perturbations de la santé mentale et les ruptures de services parmi les menaces majeures après séisme.

NaTech et exemples réels

Le concept de Natech est essentiel ici. L’OCDE définit les accidents Natech comme des accidents technologiques déclenchés par un aléa naturel affectant une installation dangereuse. La CEE-ONU et le JRC rappellent qu’un séisme, une inondation ou une tempête peut endommager des usines chimiques, raffineries, pipelines ou installations énergétiques et provoquer incendies, explosions et rejets toxiques.

Statistiques globales. Selon les bases de données du Joint Research Centre (JRC) de la Commission européenne et de l'OCDE, environ 2 % à 5 % de l'ensemble des accidents industriels majeurs dans le monde sont déclenchés par des aléas naturels. Ce taux peut grimper localement lors d'un séisme majeur en zone urbaine ou industrielle, car plusieurs installations sont alors touchées simultanément, saturant immédiatement les secours.

Séismes vs installations chimiques. Selon les données du Major Accident Reporting System (MARS) de l'Union Européenne, lors d'un séisme de magnitude supérieure à 6,5 en zone industrielle, les installations contenant des gaz liquéfiés sous pression subissent des pertes de confinement. Les causes physiques majeures des fuites de gaz lors d'un séisme incluent : rupture des tuyauteries rigides au niveau des jonctions avec les réservoirs (mouvements différentiels), flambement ou effondrement des supports des réservoirs cylindriques, et défaillance des vannes d'arrêt d'urgence par coupure de l'alimentation électrique ou pneumatique.

Le cas de Fukushima Daiichi illustre cette logique. L’IAEA indique que le séisme de 2011 a provoqué la perte de l’alimentation électrique externe, puis qu’environ 40 minutes plus tard un tsunami dépassant la base de dimensionnement a inondé le site ; les unités 1 à 5 ont alors perdu toute alimentation AC, conduisant à un station blackout. Même si ce cas concerne un risque nucléaire et non ammoniacal, il montre comment un aléa géophysique peut déclencher une catastrophe technologique secondaire.

Le séisme de Kocaeli en 1999 fournit un exemple plus proche du monde des procédés chimiques et pétroliers. Le JRC a documenté plusieurs événements Natech associés à cette catastrophe, notamment des incendies en raffinerie et des difficultés majeures de lutte contre l’incendie aggravées par les dommages aux réseaux et à l’eau. Ces événements soulignent que, lors d’un séisme, l’installation n’est pas la seule à être fragilisée : les moyens de mitigation le sont aussi.

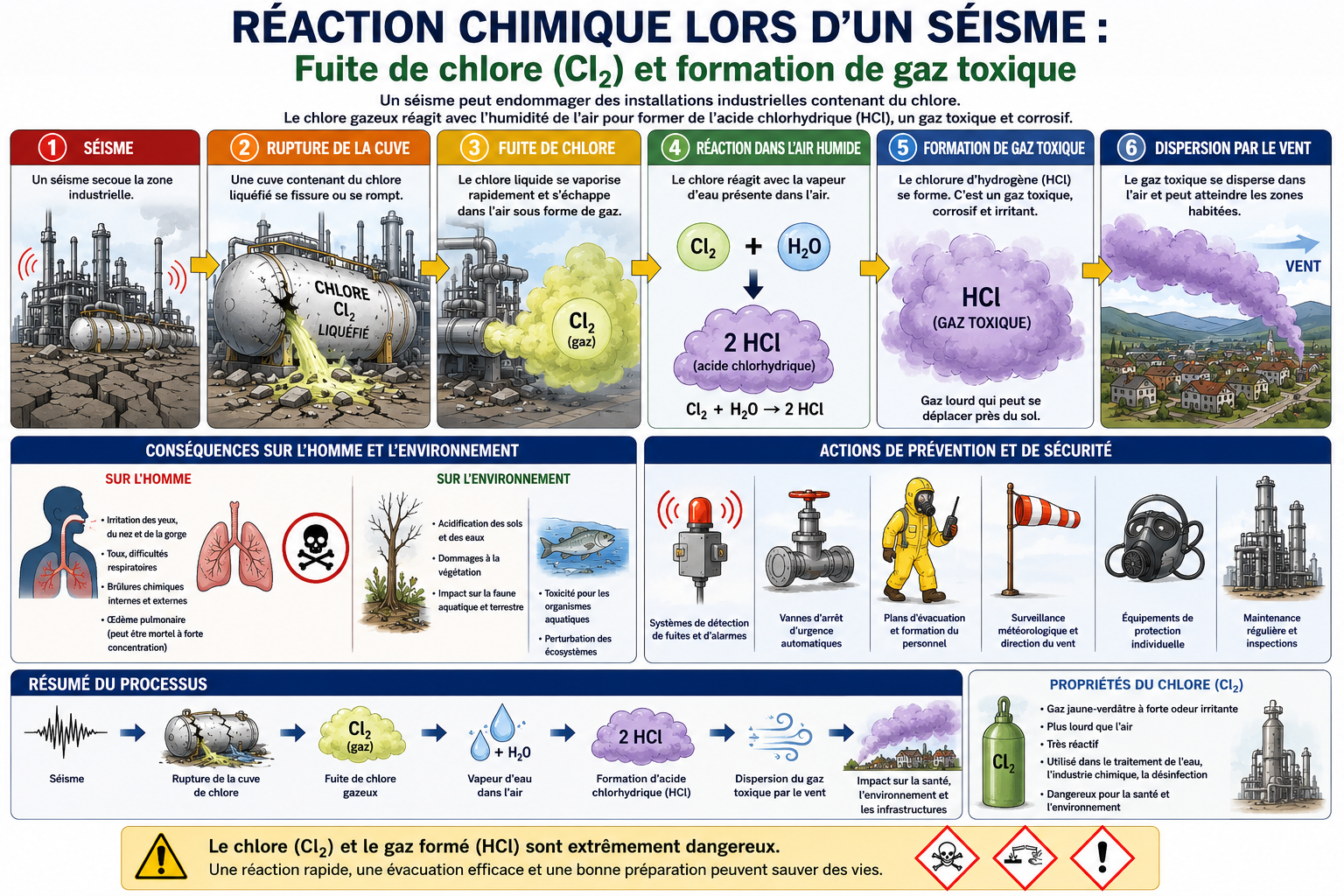

Analyse chimique du chlore

Le dichlore (Cl₂), en tant qu'agent oxydant puissant très utilisé dans le traitement des eaux et l'industrie chimique, présente des risques majeurs en cas de rupture de confinement. Il permet d'étudier structure moléculaire, réactivité oxydante, acidité, toxicologie et sécurité industrielle. Il est très utilisé dans l'industrie comme agent de désinfection, intermédiaire chimique, réactif de synthèse et matière première pour la fabrication de polymères, solvants et produits chlorés. L'EPA et l'ATSDR classent le chlore parmi les substances toxiques industrielles majeures en raison de son potentiel de dispersion atmosphérique et de sa forte réactivité chimique.

Dans le scénario du projet, le chlore est associé à une installation de traitement d'eau ou à une unité chimique utilisant du Cl₂ liquéfié sous pression. Ce cadre correspond aux usages industriels du chlore et permet d'étudier une rupture de confinement après séisme. Contrairement à l'ammoniac, le chlore est plus lourd que l'air et tend à rester proche du sol. Cette densité s'explique par le rapport des masses molaires : d = M(Cl₂)/M(air) = 70,90/29 ≈ 2,45, ce qui signifie que le chlore est environ 2,5 fois plus dense que l'air. Cette propriété explique l'accumulation du panache dans les sous-sols urbains, comme observé lors des accidents de Graniteville ou d'Aqaba.

Structure moléculaire et géométrie

Le chlore moléculaire possède la formule Cl₂. Il s'agit d'une molécule diatomique constituée de deux atomes de chlore reliés par une liaison covalente simple. Sa masse molaire est d'environ 70,90 g/mol. À température ambiante, le chlore est un gaz jaune-verdâtre à odeur suffocante. La liaison homonucléaire implique une différence d'électronégativité rigoureusement nulle (Δχ = 0), conférant au gaz un caractère parfaitement apolaire.

Structure électronique et linéarité : La structure de Lewis du dichlore (Cl₂) met en scène deux atomes de chlore partageant un doublet liant unique, chaque atome conservant trois doublets non liants pour satisfaire la règle de l'octet. La molécule ne possédant qu'un seul axe de liaison, sa géométrie moléculaire est intrinsèquement linéaire. Néanmoins, son immense pouvoir oxydant (E°(Cl₂/Cl⁻) = +1,36 V) gouverne sa réactivité immédiate et agressive avec l'eau, les tissus biologiques et de nombreuses substances organiques.

Propriétés physico-chimiques essentielles

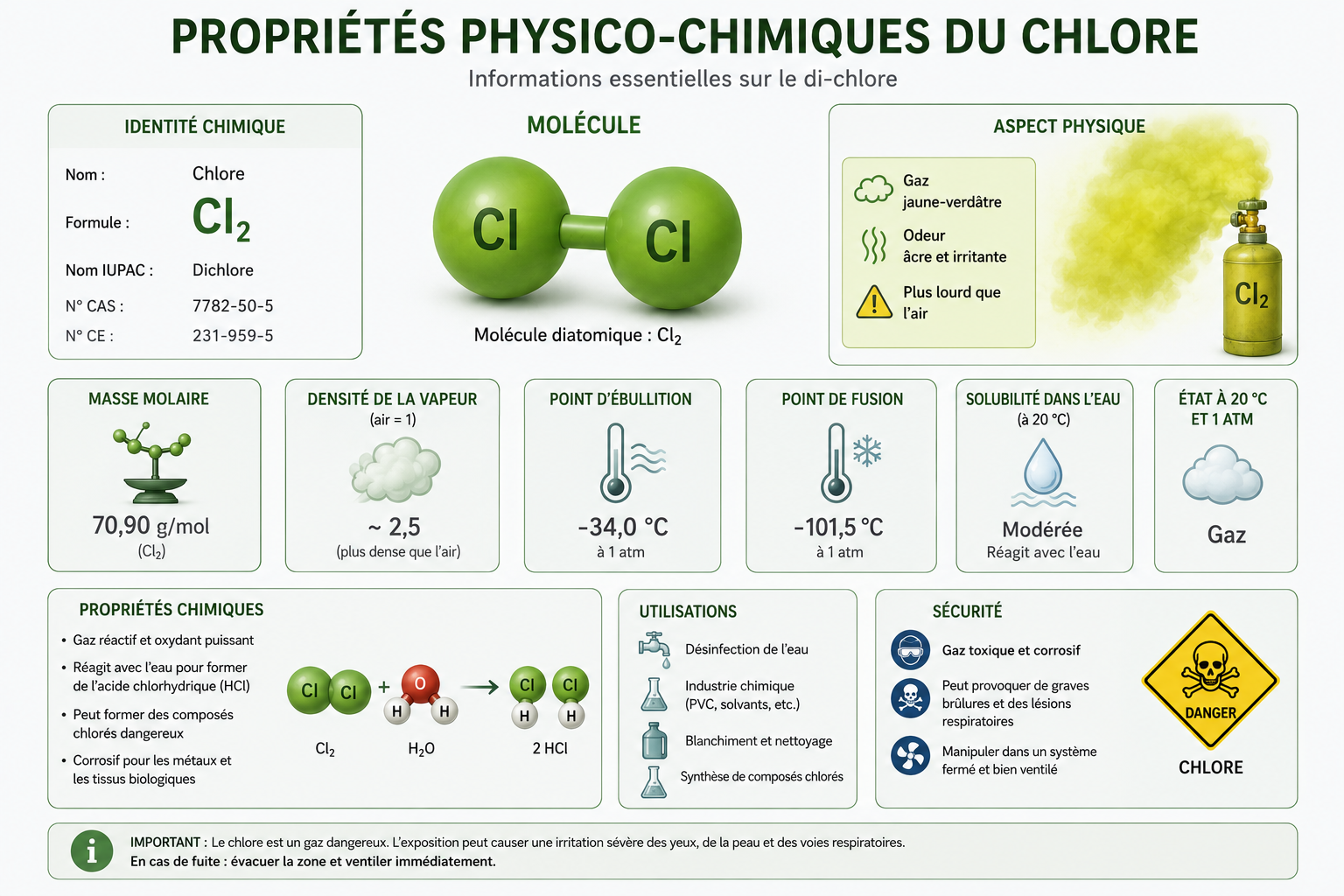

Le tableau suivant synthétise les propriétés les plus importantes pour interpréter un accident sismique impliquant du chlore liquéfié. Il est construit à partir des fiches NIOSH, OSHA, ATSDR, INRS et NOAA CAMEO.

Deux points doivent être fortement soulignés dans le rapport. D'abord, la forte densité vapeur du chlore favorise l'accumulation du nuage toxique dans les zones basses, sous-sols et espaces confinés. Ensuite, même une faible humidité atmosphérique suffit à provoquer une hydrolyse partielle du Cl₂, produisant des espèces acides très agressives pour les tissus biologiques.

Statistiques industrielles du chlore

Le chlore est largement utilisé dans l'industrie, ce qui multiplie les situations de stockage et de transport à surveiller. La production mondiale annuelle avoisine 75 à 80 millions de tonnes. C'est un pilier de l'industrie chimique moderne. La répartition des flux d'utilisation est la suivante : 35 % pour la fabrication du PVC (bâtiment, canalisations) ; 25 % pour les solvants et la chimie fine ; 15 % pour l'industrie du papier ; 5 % à 10 % pour le traitement et la potabilisation de l'eau. En raison de sa dangerosité, plus de 60 % du chlore produit est consommé directement sur le lieu de fabrication. Les 40 % restants circulent quotidiennement par train ou par camion sous forme liquide pressurisée.

Volume molaire du chlore

Une tonne de chlore liquide comprimé libère, lors d'une rupture de confinement à 25 °C et 1 atm, un volume de gaz toxique pur d'environ :

V = mM · RTP = 1 000 000 g70,90 g/mol · 0,0821 × 298,151 ≈ 345 282 L ≈ 345 m³

Ce calcul, effectué à 25 °C pour être comparable au calcul sur l'ammoniac, donne un volume de gaz de ≈ 345 m³ par tonne de chlore liquide (la valeur de 316 m³ correspond aux conditions à 0 °C).

Hydrolyse, acidité et spéciation

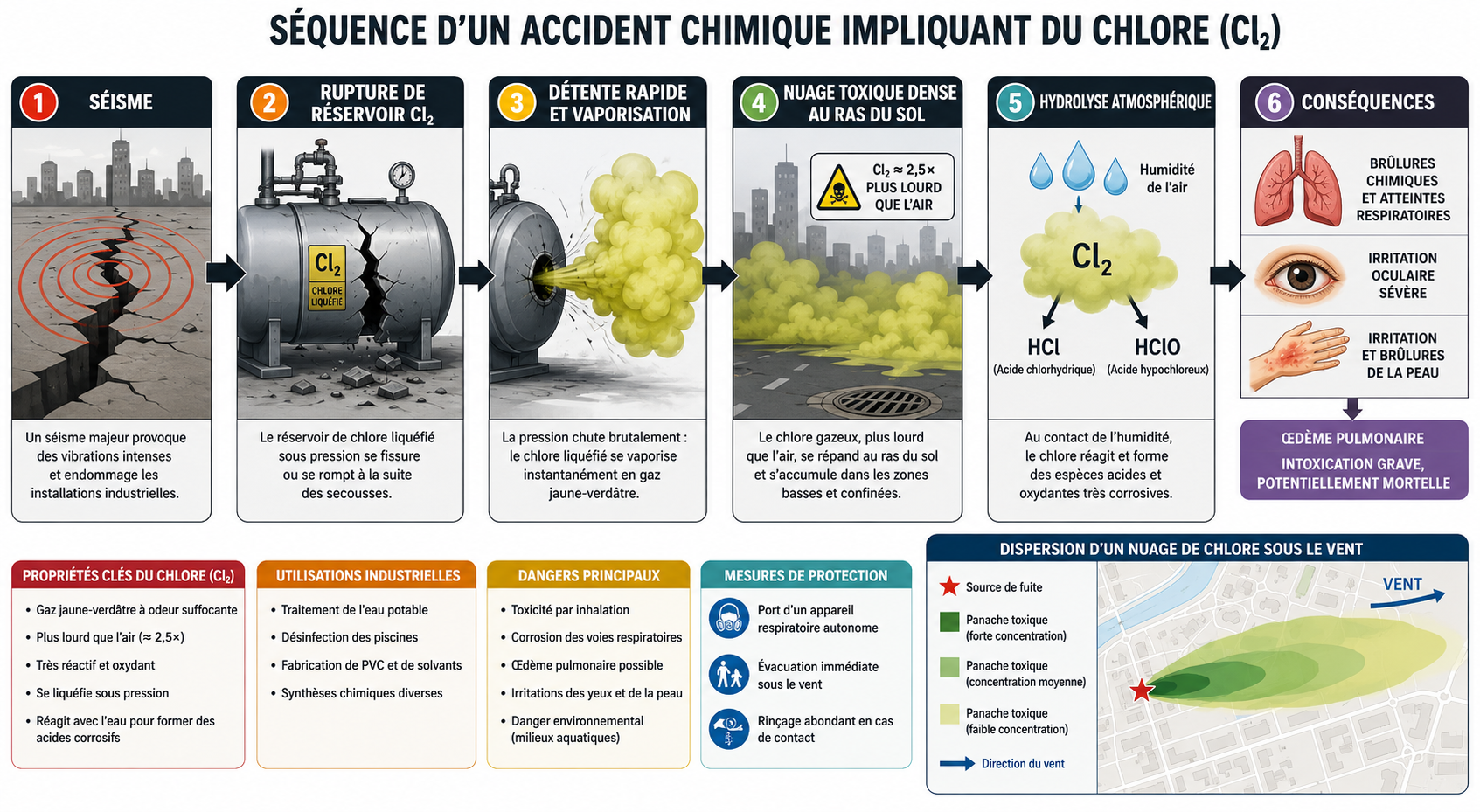

L'équilibre chimique le plus important du chlore est sa réaction avec l'eau :

Cl₂ + H₂O ⇌ HCl + HClO

Cette réaction conduit à la formation d'acide chlorhydrique (HCl) et d'acide hypochloreux (HClO). Le HCl est un acide fort très corrosif, tandis que le HClO est un oxydant puissant capable de dégrader les membranes cellulaires et les protéines biologiques. Cette réaction explique directement la toxicité respiratoire du chlore : au contact de l'humidité des muqueuses pulmonaires, des espèces chimiques corrosives se forment immédiatement.

L'équilibre secondaire suivant peut également être présenté :

HClO ⇌ H⁺ + ClO^-

Cette dissociation participe à l'acidification locale et au pouvoir oxydant du milieu.

Réactions chimiques réellement pertinentes dans le scénario

Deux phénomènes doivent être clairement distingués.

Réaction avec l'eau et les muqueuses

La réaction dominante est :

Cl₂ + H₂O ⇌ HCl + HClO

Elle gouverne l'irritation, les brûlures chimiques, l'œdème pulmonaire, les atteintes oculaires et la destruction des tissus respiratoires. Le chlore agit donc principalement comme agent oxydant et acidifiant.

Réaction avec les matières organiques

Le chlore peut également réagir avec certaines substances organiques présentes dans l'air ou l'environnement :

Cl₂ + matière organique → composés chlorés oxydés

Ces réactions secondaires peuvent générer des chloramines, des composés organochlorés et des sous-produits toxiques. Dans une installation industrielle endommagée par un séisme, ces réactions peuvent compliquer fortement la gestion de l'accident.

Toxicité aiguë et chronique

Les fiches NIOSH, CDC, CHEMM et ATSDR convergent sur un profil toxicologique sévère : irritation immédiate des yeux et des voies respiratoires, toux, sensation d'étouffement, bronchospasmes, brûlures chimiques, œdème pulmonaire et insuffisance respiratoire aiguë. Le chlore liquéfié peut également provoquer des brûlures cryogéniques par refroidissement rapide lors de la détente.

Pour les expositions répétées, les effets principaux concernent l'altération de la fonction pulmonaire, les inflammations chroniques des bronches et l'hyperréactivité respiratoire. L'enjeu toxicologique majeur du chlore est donc respiratoire, corrosif et oxydant.

Seuils d'exposition et lecture pédagogique en ppm

Le tableau suivant regroupe les principaux seuils utiles pour interpréter une fuite de chlore.

Une phrase particulièrement utile pour l'analyse est la suivante :

Le danger du chlore ne dépend pas uniquement de son odeur perceptible, mais surtout de sa capacité à former rapidement des espèces acides et oxydantes dans les voies respiratoires.

Dynamique des fluides et comportement d'un nuage lourd au ras du sol

Sans modèle numérique spécialisé, il n'est pas possible de fournir une courbe concentration-distance fiable. En revanche, plusieurs déterminants qualitatifs sont bien établis. Après rupture d'un réservoir, le chlore liquéfié se vaporise rapidement, un nuage dense jaune-verdâtre peut se former, ce nuage tend à rester au niveau du sol, et la dispersion dépend du vent, de l'humidité, du relief et du confinement. Les espaces clos, tunnels, sous-sols et zones urbaines basses deviennent particulièrement dangereux.

Dispositifs de confinement industriel

Le chlore industriel est généralement stocké sous forme liquéfiée dans des réservoirs pressurisés équipés de soupapes de sécurité, de capteurs de pression, de détecteurs de fuite, de systèmes d'arrêt d'urgence et de dispositifs de confinement. Dans une installation de traitement d'eau ou une usine chimique, un séisme peut endommager simultanément les conduites, les cuves, les systèmes électriques et les dispositifs de ventilation.

Le schéma suivant résume les principaux dispositifs de stockage et de sécurité associés au chlore industriel.

Mesures de sécurité et lecture opérationnelle

NOAA CAMEO recommande d'isoler immédiatement la zone et d'évacuer les personnes situées sous le vent, en les dirigeant vers une zone hors du panache toxique.

Effets biologiques, environnementaux et NaTech

Les atteintes biologiques du chlore découlent directement de sa chimie : hydrolyse, acidification et oxydation cellulaire. Les organes cibles principaux sont les yeux, les bronches, les alvéoles pulmonaires et la peau. Le danger chimique n'est donc pas abstrait : il résulte directement d'interactions moléculaires entre le Cl₂, l'eau et les tissus biologiques.

Mécanisme cellulaire de la brûlure acide (Cl₂)

Au niveau cellulaire, le chlore provoque une nécrose de coagulation, importante différence de la nécrose de liquéfaction induite par l'ammoniac. Le mécanisme est le suivant : Cl₂ + H₂O → HCl + HClO. L'acide chlorhydrique (HCl) et l'acide hypochloreux (HClO) :

• Précipitent les protéines tissulaires par dénaturation acide : les protéines coagulent en surface, formant une escarre qui limite temporairement la pénétration en profondeur ;
• Provoquent une destruction de surface massive : bien que la barrière de coagulation ralentisse la progression, les dégâts en surface sont extrêmement sévères ;
• Génèrent un stress oxydant : HClO est un oxydant puissant qui attaque les groupements thiols (–SH) des protéines, les lipides membranaires et l'ADN, amplifiant la mort cellulaire par des mécanismes radicalaires.

La conséquence clinique majeure est l'œdème pulmonaire aigu : la destruction des cellules épithéliales alvéolaires (pneumocytes de type I et II) et des cellules endothéliales capillaires augmente la perméabilité de la barrière alvéolo-capillaire. Le plasma sanguin envahit alors les alvéoles, provoquant une asphyxie progressive. Cette différence fondamentale — nécrose de liquéfaction (NH₃) vs nécrose de coagulation (Cl₂) — offre un point de comparaison utile entre les brûlures basiques et acides.

Dans l'environnement, le chlore acidifie les milieux aqueux, il est toxique pour les organismes aquatiques, il peut modifier durablement certains écosystèmes et il participe à des réactions atmosphériques secondaires. Dans un contexte NaTech, une fuite de chlore pendant un séisme constitue un exemple crédible d'accident technologique déclenché par un aléa naturel.

Retours d'expérience et comportement des panaches de chlore

Les accidents suivants illustrent la dangerosité du chlore lorsqu'il est libéré en grande quantité, ce gaz étant 2,5 fois plus lourd que l'air et s'accumulant dans les zones basses :

22 avril 1915 — Ypres (Belgique). Première utilisation historique du chlore à grande échelle comme arme chimique durant la Première Guerre mondiale. L'armée allemande libère 168 tonnes de Cl₂ à partir de bouteilles sous pression en profitant du vent. Le gaz jaune-verdâtre rampe au sol et remplit les tranchées alliées. Résultat : plus de 5 000 morts par asphyxie (nécrose de coagulation massive de l'épithélium respiratoire) en quelques heures.

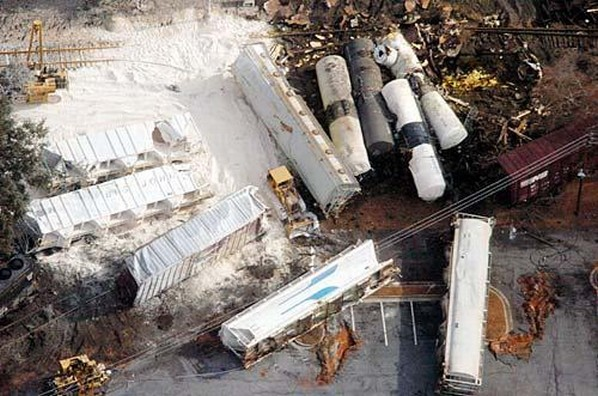

6 janvier 2005 — Graniteville, Caroline du Sud (États-Unis). Une collision de trains de marchandises provoque la rupture d'un wagon-citerne contenant du chlore liquéfié sous pression, relâchant environ 54 tonnes de gaz toxique. Le nuage dense s'est installé dans la petite vallée industrielle. Résultat : 9 morts, 750 personnes traitées pour des brûlures pulmonaires sévères, et plus de 5 400 personnes évacuées dans un rayon de 1,6 km, ce qui valide les consignes d'isolement de la NOAA CAMEO.

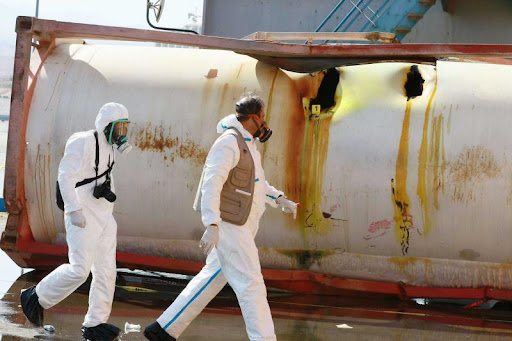

27 juin 2022 — Port d'Aqaba (Jordanie). Lors d'une manutention portuaire, le câble d'une grue lâche et fait chuter un réservoir contenant 25 tonnes de chlore liquéfié sur le pont d'un navire. Le réservoir explose à l'impact, libérant rapidement un panache jaune-verdâtre dense qui enveloppe le quai. Résultat : 13 morts et plus de 260 blessés en moins de 3 minutes. Les caméras de surveillance ont filmé les ouvriers tentant de fuir en montant les escaliers, car le chlore restait collé au sol.

12 mai 2008 — Séisme du Sichuan, Chine (M 8,0). Le séisme du Sichuan a causé des dégâts majeurs à l'usine chimique de Shifang, provoquant des fuites de chlore et d'autres substances chimiques. Cet événement illustre le risque Natech en zone industrielle dense.

17 janvier 1994 — Northridge, Californie (États-Unis) (M 6,7). Ce séisme a endommagé des réseaux d'eau, des conduites et plusieurs infrastructures urbaines. Il montre la vulnérabilité des systèmes techniques en contexte sismique, mais les fuites de chlore doivent être présentées comme un risque possible dans les stations de traitement d'eau, non comme un fait chiffré sans source.

Analyse comparative : ammoniac (NH₃) vs chlore (Cl₂)

Le tableau suivant synthétise les différences importantes entre les deux produits chimiques étudiés. Cette comparaison synthétise les différences chimiques, toxicologiques et opérationnelles entre NH₃ et Cl₂.

Cette comparaison montre que, bien que le chlore génère un volume de gaz toxique plus faible par tonne que l'ammoniac (345 m³ contre 1 441 m³), sa toxicité intrinsèque est environ 30 fois supérieure (IDLH de 10 ppm contre 300 ppm). Le danger réel dépend donc du produit toxicité × volume × conditions de dispersion, et non d'un seul paramètre isolé.

Évaluation qualitative des comportements et observations de terrain

Note méthodologique : Le dispositif ayant été présenté dans le cadre dynamique d'une foire scientifique ouverte, un protocole statistique quantitatif formalisé (avec questionnaires standardisés et décompte strict) n'a pas pu être déployé. L'évaluation de l'impact du projet repose donc sur une approche qualitative descriptive, fondée sur l'observation directe des comportements par l'équipe de recherche et sur le recueil des témoignages spontanés après l'immersion.

A. Typologie des comportements observés

Trois grandes tendances comportementales homogènes ont été identifiées chez les visiteurs (élèves du Collège Catts Pressoir, étudiants de l'UniTech et enseignants) :

La phase d'exploration libre (Engagement cognitif) : Dès l'entrée dans la scène virtuelle, les participants ont exploité le suivi 6DoF pour appréhender l'espace 3D, tester la profondeur et vérifier la stabilité visuelle de la pièce. Ce comportement valide le sentiment de présence spatiale recherché lors de la conception logicielle.

La réaction de stress aigu face au pic sismique (Déstabilisation sensorielle) : Au déclenchement des secousses multi-sinus (entre 10 et 20 secondes), les observateurs ont manifesté des signes physiques immédiats : crispation des mains, mouvements réflexes pour chercher un point d'appui réel, et, de manière plus frappante, des cris de détresse spontanés. Ces manifestations reflètent l'intensité immersive du simulateur, qui a transformé une simple observation en une expérience vécue intense.

La curiosité scientifique post-immersion (Rétention pédagogique) : Une fois le visiocasque retiré, la déstabilisation a fait place à une forte demande d'explications. Les visiteurs ont manifesté une curiosité active pour le volet théorique : questions sur le mécanisme de rupture des cuves, demandes de précision sur les seuils toxicologiques en ppm, et discussions autour du concept de risque Natech.

B. Limites constatées : Cybersickness et impact mémoriel

L'observation directe a également permis de valider les limites ergonomiques et éthiques décrites dans la littérature :

L'inconfort sensoriel : Plusieurs participants ont verbalisé une sensation de vertige (« feeling dizzy ») ou de légère nausée juste après le pic de secousses, confirmant le conflit visuo-vestibulaire induit par les oscillations de la caméra de Babylon.js.

La réactivation traumatique : Le témoignage du visiteur associant directement la simulation aux « heures sombres du séisme du 12 janvier 2010 en Haïti » démontre que le réalisme du simulateur interagit directement avec la mémoire historique et personnelle du public, justifiant l'instauration d'un protocole d'encadrement strict.

Réactions observées, discussion et conclusion

Analyse des réactions observées

Les réactions observées pendant la foire paraissent homogènes avec ce que l'on pouvait attendre d'une simulation immersive de catastrophe. Plusieurs comportements peuvent être distingués.

D’abord, un comportement d’exploration : certains participants ont profité de la liberté de déplacement pour observer la pièce virtuelle, tester la profondeur, vérifier la stabilité des objets et comprendre les repères de l’environnement. Ce type de comportement est cohérent avec les bénéfices généraux attribués à la VR en contexte pédagogique : présence, engagement et appropriation active de la situation.

Ensuite, un comportement de stress aigu mais contrôlé : montée d’alerte, crispation, réaction au son, à l’oscillation des images et à la perte de stabilité apparente. Un tel effet n’est pas un défaut en soi ; dans un simulateur de risques, une certaine charge émotionnelle est même nécessaire pour rendre l’apprentissage mémorable. La difficulté commence lorsque le stress bascule vers la détresse.

Enfin, un troisième groupe de réactions rapportées touche à la mémoire traumatique et au malaise profond. Cette catégorie mérite un traitement éthique explicite. Les séismes réels sont documentés comme facteurs de conséquences psychologiques importantes, et la littérature sur le PTSD lié aux séismes souligne la nécessité d’un accompagnement psychosocial durable. Dans un territoire ou un public ayant déjà connu des événements sismiques, une simulation immersive peut donc réactiver des souvenirs douloureux. Ce réalisme a été confirmé par le témoignage d'un visiteur ayant exprimé un malaise profond, expliquant que le projet, bien qu'intéressant, lui rappelait trop vivement les heures sombres du séisme du 12 janvier 2010 en Haïti. Ce type de retour valide paradoxalement l'impact ressenti du dispositif : l'expérience vécue est bien réelle, transformant une simple observation en une expérience vécue intense.

Cybersickness et inconfort sensoriel

Une partie de l’inconfort observé peut aussi relever de la cybersickness. Les revues récentes décrivent la cybersickness comme un ensemble de symptômes — nausée, vertiges, céphalées, fatigue oculaire — survenant pendant ou après l’immersion en casque. Plusieurs participants ont d'ailleurs rapporté avoir ressenti des étourdissements (« feeling dizzy ») peu après le début des secousses. La cause fréquemment évoquée est l’inadéquation entre les informations visuelles perçues et les signaux vestibulaires. Les lignes de confort développées dans l’écosystème Meta insistent justement sur la réduction des contenus provoquant ce décalage sensoriel.

Dans ce projet, plusieurs facteurs peuvent l’avoir favorisée : secousses visuelles répétées, amplitude croissante, éventuelle oscillation de caméra, durée suffisante pour installer un inconfort chez certains sujets, contexte émotionnel fort et environnement physique pouvant lui-même vibrer ou augmenter l’impression d’instabilité. Cette analyse n’invalide pas le projet, mais justifie l’introduction de garde-fous.

Témoignages supplémentaires

Au-delà des réactions individuelles documentées, plusieurs témoignages collectifs méritent d'être rapportés pour enrichir l'analyse de l'impact du projet. Tout d'abord, de nombreux visiteurs ont souligné le caractère très intéressant des projets présentés, notant l'originalité de l'approche combinant réalité virtuelle, chimie et prévention des risques naturels. Cette appréciation positive témoigne de la pertinence pédagogique du dispositif et de sa capacité à susciter l'intérêt d'un public varié.

Ensuite, un comportement de curiosité marquée a été observé chez de nombreux participants. Après la phase initiale de stress causée par les secousses, plusieurs personnes ont manifesté un désir d'en comprendre davantage : questions sur les mécanismes sismiques, intérêt pour la chimie de l'ammoniac, demandes d'explications sur les protocoles de sécurité. Cette curiosité post-immersion suggère que le projet, loin de se limiter à une expérience sensorielle, a réussi à engager une réflexion intellectuelle sur les risques Natech.

Enfin, et de manière plus frappante, certains participants ont réagi par des cris de détresse liés à leur déstabilisation intense. Ces réactions, bien que ponctuelles, ne doivent pas être minimisées : elles reflètent l'intensité immersive du simulateur et sa capacité à reproduire, même partiellement, l'expérience traumatique d'un séisme. Ces cris n'étaient pas des expressions de peur ludique, mais des manifestations d'une véritable désorientation sensorielle et émotionnelle. Ce phénomène confirme l'importance des garde-fous éthiques évoqués précédemment : consentement éclairé, présence d'un superviseur formé, et possibilité d'interrompre l'expérience à tout moment.

Discussion critique

La première force du dispositif est sa transversalité. Très peu de projets scolaires parviennent à relier aussi clairement géosciences, chimie, biologie, ergonomie immersive et sécurité industrielle. La seconde force est la mise en situation : le public ne reçoit pas seulement une information, il la vit spatialement. La troisième force est la valeur démonstrative de la chimie : l’ammoniac permet de montrer que la molécule, la solution aqueuse, le pH, la toxicité, la dispersion et les protocoles d’urgence appartiennent à une même chaîne explicative. Enfin, la quatrième force réside dans l'impératif de transmission mémorielle : pour les jeunes Haïtiens qui n'ont pas connu la catastrophe du 12 janvier 2010, ce simulateur offre une opportunité précieuse de comprendre, par l'expérience virtuelle, la réalité d'un séisme majeur et l'importance cruciale de la prévention des risques Natech.

La principale limite scientifique du projet, dans sa version initiale, tient à la simplification possible de la partie chimique. Si l'affiche ou la projection suggèrent que "l'air humide transforme immédiatement le NH₃ en gaz toxique nouveau", la formulation est impropre : l'ammoniac est déjà le danger principal, et sa mise en solution basique ne crée pas un "autre gaz", mais un milieu alcalin agressif. En revanche, la formation de NH₄NO₃ est une excellente ouverture pour discuter de la neutralisation acido-basique et de la pollution particulaire secondaire, à condition de la présenter comme conditionnelle.

La principale limite ergonomique tient au compromis entre réalisme et confort. Plus les secousses et désynchronisations visuelles sont fortes, plus le spectateur ressent l’événement ; mais plus le risque de cybersickness augmente. La principale limite éthique tient au risque de retraumatisation chez des visiteurs ayant déjà vécu un séisme. Ces deux limites ne condamnent pas le projet ; elles imposent simplement un cadre d’usage.

La simulation d'un séisme en VR, en Haïti — pays encore profondément marqué par le tremblement de terre du 12 janvier 2010 — soulève des questions éthiques qui dépassent le cadre technique. Trois principes doivent guider l'usage de ce type de dispositif :

• Consentement éclairé (informed consent) : avant de mettre le casque, le participant doit être informé de la nature de l'expérience (secousses visuelles, audio intense, risque d'inconfort) et de la possibilité d'interrompre la session à tout moment sans justification. Ce consentement doit être explicite et, idéalement, documenté ;
• Non-malfaisance (non-maleficence) : le principe « d'abord, ne pas nuire » impose de calibrer l'intensité du scénario pour ne pas dépasser le seuil de détresse tolérable. La présence d'un superviseur formé, capable de retirer le casque en cas de réaction sévère, est nécessaire ;
• Bienfaisance pédagogique (beneficence) : le but n'est pas de terrifier, mais d'instruire. Chaque session doit être suivie d'un débriefing structuré : explication des phénomènes chimiques et physiques, mise en contexte NaTech, discussion des mesures de sécurité et, si nécessaire, orientation vers un soutien psychosocial en cas de réaction émotionnelle intense.

Le témoignage d'un visiteur — « Je n'aime pas ce projet, non parce qu'il n'est pas réussi, mais parce qu'il me ramène à ce que j'ai vécu en 2010 » — illustre cette tension éthique. Ce n'est pas un échec du simulateur : c'est la preuve de son intensité immersive. Mais cette intensité doit être maniée avec précaution. Un simulateur trop intense, utilisé sans encadrement, peut devenir contre-productif sur le plan pédagogique et psychologique. En revanche, le même simulateur, encadré par un protocole éthique rigoureux, devient un instrument de sensibilisation et de prévention utile — particulièrement pour les jeunes générations qui n'ont pas connu 2010 mais qui vivront les prochains séismes.

Implémentation du protocole d'interruption d'urgence

Pour répondre aux situations de détresse psychologique intense ou de réactivation traumatique mémorielle (traduites par des cris ou une désorientation), l'équipe a mis en place un protocole basé sur l'autonomie d'interruption. N'ayant pas configuré de commande de coupure déportée sur le clavier de l'ordinateur serveur pour ne pas rompre la boucle d'exécution WebXR, la consigne de sécurité transmise lors du briefing initial était claire : le visiteur pouvait à tout moment retirer le visiocasque de manière autonome. Ce geste simple rompt instantanément l'immersion sensorielle, coupe l'audio spatialisé et restitue immédiatement les repères physiques du monde réel (la salle d'exposition du Collège Catts Pressoir), constituant la barrière de sécurité la plus efficace contre le stress aigu.

Conclusion générale

Au terme de cette étude analytique, le projet s’impose bien au-delà d’une simple démonstration technique ou d’un exercice d’application des technologies immersives. Il matérialise une avancée pédagogique interdisciplinaire majeure, capable de faire converger la mécanique des fluides, l’ingénierie logicielle WebXR, la thermodynamique gazeuse et la physiopathologie humaine. En plaçant l’utilisateur au centre d’un espace tridimensionnel instable, ce simulateur a démontré sa capacité à transformer une perception brute — la désorientation sensorielle et le choc mécanique induits par un séisme urbain — en une compréhension scientifique rigoureuse des risques technologiques secondaires ou accidents Natech.

L’ossature scientifique du dossier repose sur une démonstration physico-chimique détaillée. À travers l’étude comparative de l’ammoniac (NH₃) et du chlore (Cl₂), le projet met en évidence un différence toxicologique importante : le danger réel d’une substance industrielle majeure ne s’évalue ni à l’aune unique de sa stœchiométrie, ni au volume de gaz généré par sa vaporisation. Si une tonne de NH₃ liquide libère une quantité volumique de gaz supérieure à celle du chlore (1 437 m³ contre 345 m³ à 25 °C), le dichlore présente une toxicité intrinsèque nettement plus aiguë, illustrée par sa valeur limite IDLH de 10 ppm. De surcroît, la modélisation intègre la cinétique biologique intime de ces agents : là où l’alcalinité de l’ammoniac engendre une nécrose de liquéfaction qui dissout les tissus et pénètre les muqueuses en profondeur, le pouvoir oxydant et acide du chlore induit une nécrose de coagulation immédiate, menant à un œdème pulmonaire aigu par altération de la barrière alvéolo-capillaire.

L’évaluation qualitative des comportements menée sur le terrain de l’exposition scientifique apporte une validation ergonomique et éthique nécessaire. L’émergence de manifestations de stress aigu, les récits d’inconfort liés à la cybersickness visuo-vestibulaire et surtout les cas de réactivation traumatique chez certains visiteurs soulignent la puissance évocatrice de la boucle multi-sinus codée sous Babylon.js et Cannon.js. En Haïti, où les cicatrices physiques et psychologiques du séisme cataclysmique du 12 janvier 2010 demeurent omniprésentes, le maniement d’un tel outil exigeait une responsabilité morale absolue. Le choix d’implémenter un protocole strict fondé sur l’autonomie d’interruption — permettant au sujet de rompre instantanément l’illusion en retirant son visiocasque — témoigne d’une maturité éthique qui honore le cadre de l’établissement. Le déploiement natif sous protocole sécurisé HTTPS a par ailleurs garanti l’intégrité technique de l’expérience en permettant un accès direct et fluide aux API WebXR du Quest 2.

En conclusion, ce simulateur montre que la mémoire n’est pas un simple exercice de contemplation du passé, mais un outil dynamique de préservation de l’avenir. Pour les jeunes générations qui n’ont pas vécu le drame de 2010, ce dispositif offre une opportunité précieuse d’éveiller une conscience citoyenne face aux risques majeurs. En apprenant à anticiper l’invisible; qu’il s’agisse d’un nuage corrosif ou d’une défaillance systémique industrielle, les étudiants ne se contentent pas d’étudier la science : ils s’approprient des outils technologiques et conceptuels nécessaires pour bâtir une société haïtienne plus résiliente, lucide et parée face aux défis de demain.

Annexes et bibliographie sélective

Cette section regroupe les éléments techniques complémentaires et les sources scientifiques ayant permis la rédaction du présent rapport.

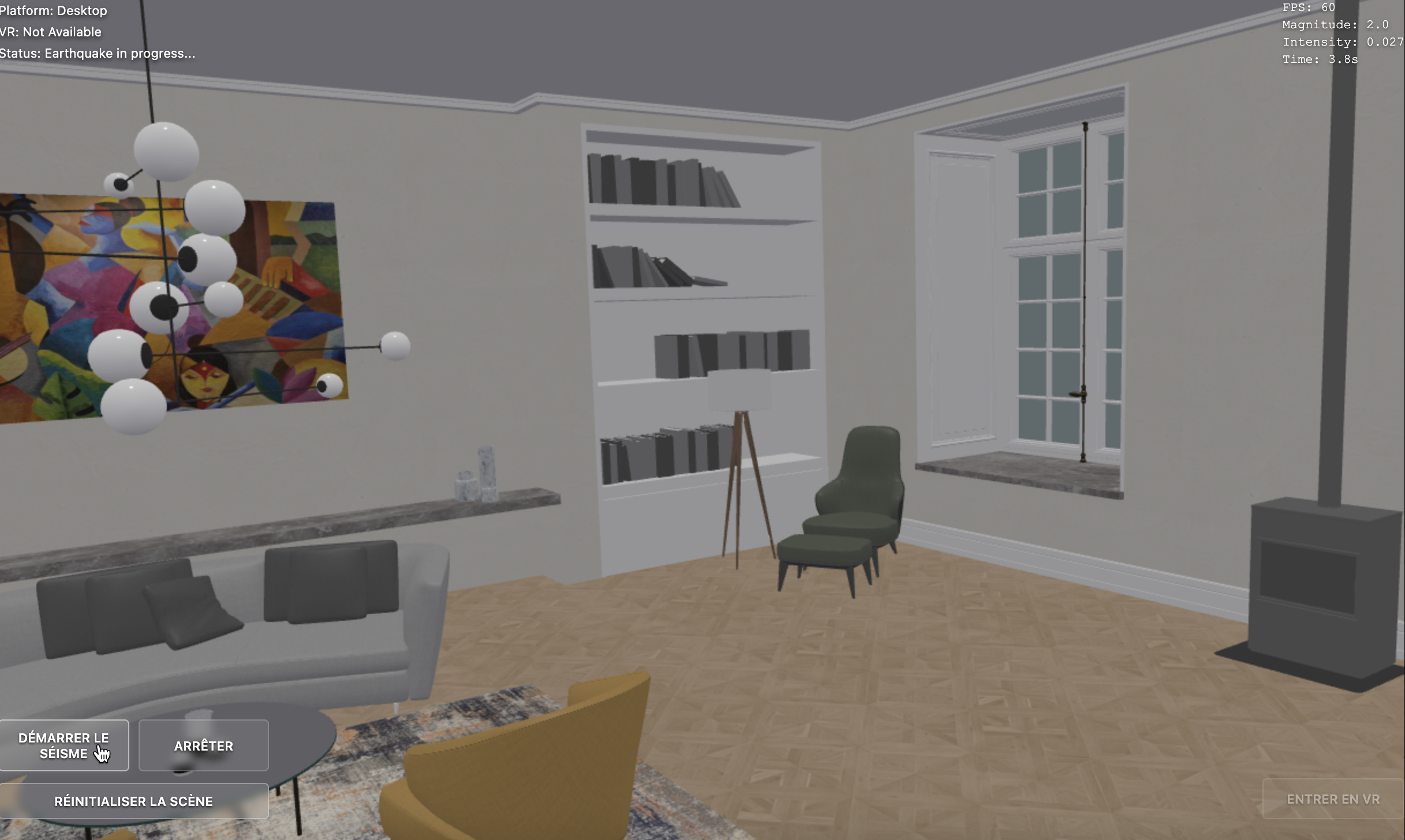

Pseudo-code de la boucle sismique

initEngine()
loadScene()
loadGLTFModels()
initAudioSpatial()
initPhysics()
if xrSupported:
    startImmersiveSession()

state = "idle"
timer = 0

onEachXRFrame(dt):
    timer += dt

    if timer < t_intro:
        state = "observation"
        playAmbientAudio()
    else if timer < t_peak:
        state = "seismic_ramp"
        amplitude = map(timer, t_intro, t_peak, a_min, a_max)
        applyVisualShake(amplitude)
        applyObjectOscillation(amplitude)
        triggerRumbleSounds(amplitude)
        updateCollisions()
    else:
        state = "cooldown"
        reduceShake()
        fadeAudio()

    if timer > t_end:
        resetScene()
        timer = 0

Ce pseudo-code formalise une logique de scène compatible avec le rendu par frame du WebXR Device API et avec une orchestration Babylon.js des ressources 3D, audio et physiques.

Bibliographie sélective

• Meta. Meta Quest 2 tech specs. Spécifications du casque utilisé.
• Meta Developers. Quest performance requirements. Contraintes de framerate et de validation.
• Babylon.js Documentation. WebXR, Audio, glTF, Physics / Havok. Références de l’architecture logicielle.
• OMS (WHO). Earthquakes — Health topic. Impacts sanitaires immédiats et à long terme, effets secondaires (tsunamis, glissements de terrain) et santé mentale. Consulté le 18 mai 2026.
• OMS (WHO). Mental health in emergencies. Fiche d’information sur les impacts psychologiques des crises et principes de réponse. Consulté le 18 mai 2026.
• CDC/NIOSH. Pocket Guide to Chemical Hazards: Ammonia. Seuils et propriétés physico-chimiques.
• ATSDR. Toxicological Profile for Ammonia. Propriétés, équilibres, spéciation et effets sanitaires.
• EPA. Ammonia Results – AEGL Program. Seuils d’exposition aiguë.
• EPA IRIS. Ammonia and Toxicological Review of Ammonia. Référence chronique et rôle dans les PM_2.5.
• EPA CADDIS. Ammonia. Toxicité aquatique, rôle du pH et de la température, nitrification.
• CHEMM / HHS. Ammonia Emergency Department/Hospital Management. Corrosivité, stockage pressurisé, gestion médicale.
• NOAA CAMEO Chemicals. Ammonia, anhydrous. Dispersion, isolement, comportement du panache.
• INRS. Ammoniac et solutions aqueuses, FT 16. Classification, dangers et prévention.
• INERIS. Ammoniac, anhydre. Classification harmonisée et données françaises.
• OECD / Union européenne (EC JRC) / UNECE. Managing Risks from Natural Hazards to Hazardous Installations (Natech): A Guide for Senior Leaders in Industry and Public Authorities. OECD Publishing, 2024.
• Commission européenne (Joint Research Centre, JRC). Technical guidance on Natech risk management. Guide technique (opérateurs et autorités) pour l’analyse et la gestion du risque Natech. Consulté le 18 mai 2026.
• IAEA. The Fukushima Daiichi Accident – Technical Volume 1. Cas réel d’accident technologique déclenché par séisme/tsunami.

Réalité virtuelle : ergonomie, cybersickness et formation

• Saredakis D. et al. A review of cybersickness in head-mounted displays: raising attention to individual susceptibility. Revue sur les facteurs contribuant au cybersickness et la variabilité individuelle.
• Frontiers in Virtual Reality. Reduction of cybersickness in head mounted displays use: A systematic review and taxonomy of current strategies. 2023.
• Souchet J. et al. A narrative review of immersive virtual reality’s ergonomics and risks at the workplace (cybersickness, fatigue visuelle/musculaire, stress). Virtual Reality, 2023.
• A systematic review and meta-analysis on the effectiveness of virtual reality technology in laboratory safety training and education. Méta-analyse sur l’efficacité de la VR en formation sécurité (apprentissage/rétention).

Glossaire technique
